三丰MITUTOYO 线规计数器（显示单元）EB
主要特点可进行3段/5段×7种公差输出或7CH独立限位输出。配备串行 BCD 输出，可实现与可编程控制器和个人计算机的省配线连接。* 已注册专利（申请国：日本）使用简单的模拟输出即可进行动态测量。* 已注册专利（申请国：日本、美国、英国），正在申请专利（申请国：德国）DIN 尺寸 (96 x 48 mm) 和面板安装形状使其易于集成到系统中。7 记忆用于第 3 次/第 5 次公差判断公差设定值可通
主要特点
可进行3段/5段×7种公差输出或7CH独立限位输出。
配备串行 BCD 输出，可实现与可编程控制器和个人计算机的省配线连接。* 已注册专利（申请国：日本）
使用简单的模拟输出即可进行动态测量。* 已注册专利（申请国：日本、美国、英国），正在申请专利（申请国：德国）
DIN 尺寸 (96 x 48 mm) 和面板安装形状使其易于集成到系统中。
7 记忆用于第 3 次/第 5 次公差判断公差设定值可通过按钮操作或外部信号切换。
根据工作类型调整限位器。公差判断信号用于控制。
自由设置 7CH 限制值到 2 个内存可以通过按钮操作或来自外部的信号来切换限制值。
只有相似工件的高度不同。
规格
代码 EB-11P EB-11D EB-11Z 最小显示量（mm）
0.01,0.005,0.001,0.0005,0.0001
0.01,0.001
0.01,0.005,0.001,0.0005,0.0001
公差判断显示
3个阶段，5个阶段
3个阶段，5个阶段
3个阶段，5个阶段
串行 BCD
位串行格式，集电极开路
位串行格式，集电极开路
位串行格式，集电极开路
数显输出
通过外接开关盒（No.02ADF180），可以方便地输入公差设定值和预设值。注). 连接 Digimatic 迷你处理器 DP-1VR 时无法使用。, 只能连接三丰Digimatic Mini Processor DP-1VA LOGGER，通过结合EB-D可以扩展公差级数。
通过外接开关盒（No.02ADF180），可以方便地输入公差设定值和预设值。注). 连接 Digimatic 迷你处理器 DP-1VR 时无法使用。, 只能连接三丰Digimatic Mini Processor DP-1VA LOGGER，通过结合EB-D可以扩展公差级数。
通过外接开关盒（No.02ADF180），可以方便地输入公差设定值和预设值。注). 连接 Digimatic 迷你处理器 DP-1VR 时无法使用。, 只能连接三丰Digimatic Mini Processor DP-1VA LOGGER，通过结合EB-D可以扩展公差级数。
模拟输出 (V)
2.5V + 计数值 x 电压分辨率（25mV / 2.5mV）：满量程 0-5V
2.5V + 计数值 x 电压分辨率（25mV / 2.5mV）：满量程 0-5V
2.5V + 计数值 x 电压分辨率（25mV / 2.5mV）：满量程 0-5V
最大输入频率（2相方波）（MHz）
1.25
1.25
控制输出
正常运行信号（正常），集电极开路
正常运行信号（正常），集电极开路
正常运行信号（正常），集电极开路
控制输入
预置、显示保持、公差判断 BANK 切换、集电极开路或无电压接点信号（有/无接点）
预置、显示保持、公差判断 BANK 切换、集电极开路或无电压接点信号（有/无接点）
预置、显示保持、公差判断 BANK 切换、集电极开路或无电压接点信号（有/无接点）

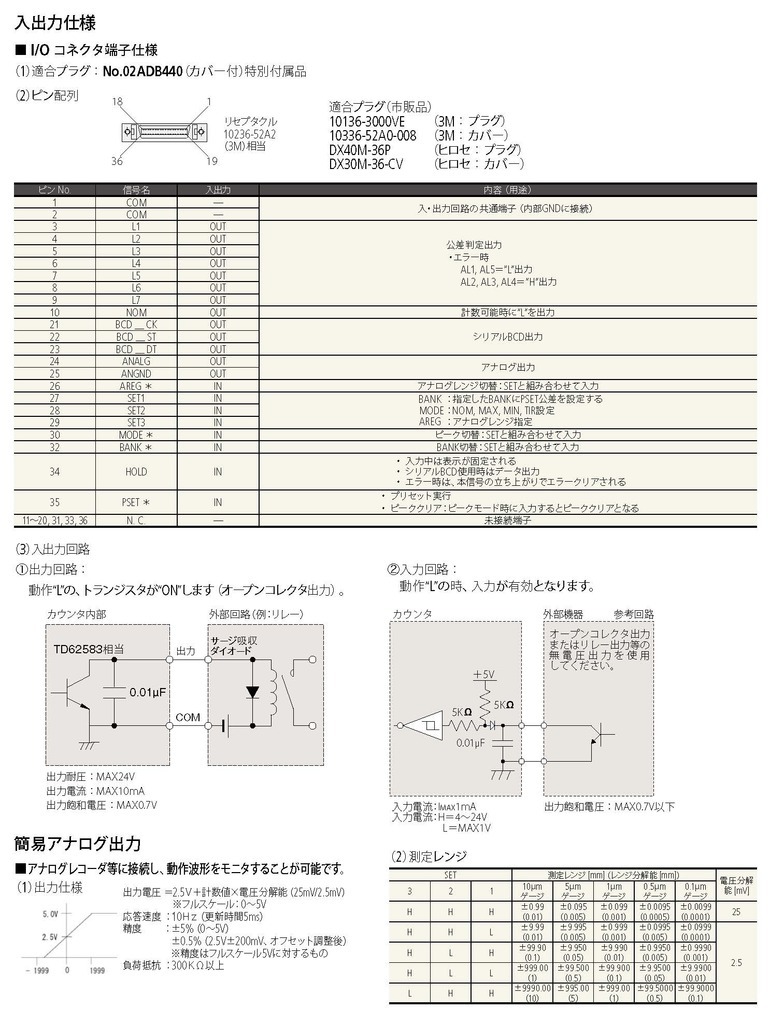

输入/输出格式
公差判断输出、串行BCD输出、简单模拟
公差判断输出、串行BCD输出、简单模拟
公差判断输出、串行BCD输出、简单模拟
储存环境温度范围（℃）
-10 到 50
-10 到 50
-10 到 50
存储环境 湿度范围（非冷凝）（% RH）
20-80
20-80
20-80
工作环境温度范围（℃）
0-40
0-40
0-40
工作环境 湿度范围（非冷凝）（% RH）
20-80
20-80
20-80
质量（克）
400
400
400
外形尺寸（mm）
96（宽）×48（高）×156（深）
96（宽）×48（高）×156（深）
96（宽）×48（高）×156（深）

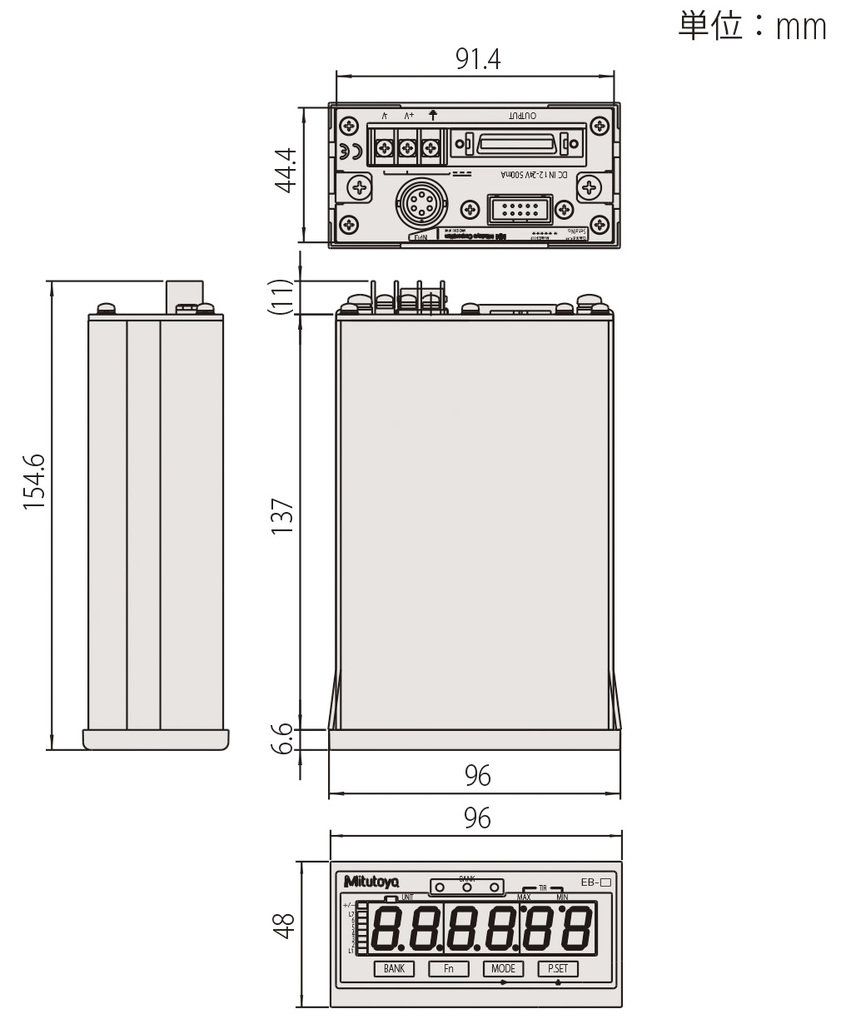

外形尺寸
