三丰MITUTOYO 线规计数器（显示单元）EV
主要特点一个单元可输入6个量规，使用RS link可轻松构建多达10个单元（60个量规）的多点测量系统。* 已注册专利（申请国：日本、美国），正在申请专利（申请国：欧洲）可选择RS-232C、BCD、公差判断、段等I/O输出。除了各轴的正常测量外，还可以进行峰值测量、轴间算术测量等。* 计算功能只能用于相同分辨率的仪表。仪表选择器仪表信号可以通过设置参数以一对一或一对多的方式连接到内部计数器。因此
主要特点

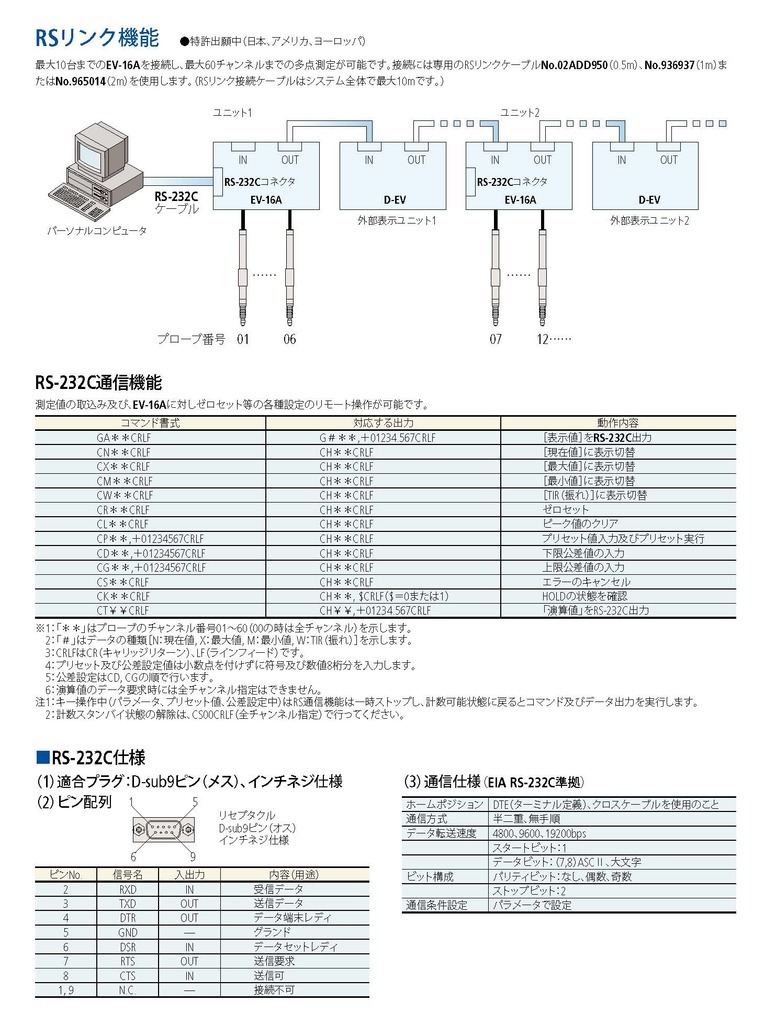

一个单元可输入6个量规，使用RS link可轻松构建多达10个单元（60个量规）的多点测量系统。* 已注册专利（申请国：日本、美国），正在申请专利（申请国：欧洲）
可选择RS-232C、BCD、公差判断、段等I/O输出。
除了各轴的正常测量外，还可以进行峰值测量、轴间算术测量等。* 计算功能只能用于相同分辨率的仪表。
仪表选择器仪表信号可以通过设置参数以一对一或一对多的方式连接到内部计数器。因此，可以为一个量规设置多个原点和公差。
内部计数器6个内部计数器（CEL1-CEL6）可以单独设置原点设置、峰值测量和容差设置。
算术函数每个内部计数器都有不同的计算功能，计算是在参数指定的计数器之间进行的。
输出功能从 RS-232C、BCD、容差判断、分段输出中选择。可以通过 RS-232C 命令或 SET 信号选择输出 CEL。
规格
代码 EV-16D EV-16Z 最小显示量（mm）
0.01,0.005,0.001,0.0005,0.0001
0.01,0.005,0.001,0.0005,0.0001
计数器功能
调零、预置、方向切换、误差显示、公差判断输出
调零、预置、方向切换、误差显示、公差判断输出
LED显示屏
参数显示用：8（设定显示显示），错误显示用：1
参数显示用：8（设定显示显示），错误显示用：1
输入开关功能
测量模式切换、参数设置
测量模式切换、参数设置
BCD输出
BCD并行输出（正逻辑/负逻辑），集电极开路
BCD并行输出（正逻辑/负逻辑），集电极开路
接口 RS-232C
测量数据输出和控制输入，符合 EIA RS-232C，原位 DTE（端子定义）→ 使用交叉电缆。
测量数据输出和控制输入，符合 EIA RS-232C，原位 DTE（端子定义）→ 使用交叉电缆。
接口 RS 链路
最大连接单位：10，连接电缆长度：最大10m（所有链路电缆的总长度），数据传输时间：1秒/60CH（传输速度19200bps）
最大连接单位：10，连接电缆长度：最大10m（所有链路电缆的总长度），数据传输时间：1秒/60CH（传输速度19200bps）
段输出
集电极开路，仅对计数值对应的端子开启输出的功能
集电极开路，仅对计数值对应的端子开启输出的功能
外接显示器
专用外接显示器：可连接D-EV（选件）
专用外接显示器：可连接D-EV（选件）
最大输入频率（2相方波）（MHz）
1.25
1.25
信号类型
用于数显输出量规
用于带原点标记的差分方波输出量规
控制输出
集电极开路
集电极开路
控制输入
输出通道规格（segment_BCD模式）、预设、范围切换（segment输出）、计数值保持、集电极开路或无电压接点信号（有/无接点）
输出通道规格（segment_BCD模式）、预设、范围切换（segment输出）、计数值保持、集电极开路或无电压接点信号（有/无接点）
输入量规数量
6
6
储存环境温度范围（℃）
－ 10 ~ 50
－ 10 ~ 50
存储环境 湿度范围（非冷凝）（% RH）
20-80
20-80
工作环境温度范围（℃）
0-40
0-40
工作环境 湿度范围（非冷凝）（% RH）
20-80
20-80
质量（克）
830
910
外形尺寸（mm）
144（宽）×72（高）×139（深）
144（宽）×72（高）×139（深）
最大功耗（W）
8.4
8.4

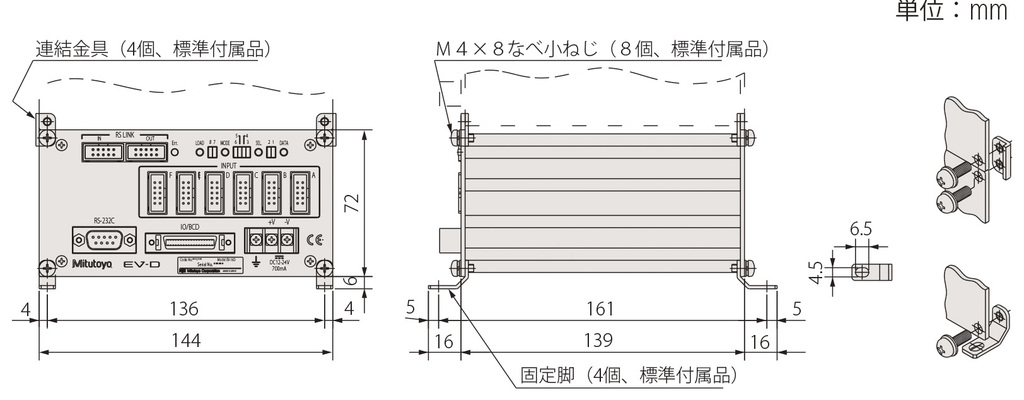

外形尺寸
