三丰MITUTOYO 线规计数器（显示单元）EG

三丰MITUTOYO 线规计数器（显示单元）EG

主要特点3阶段/5阶段x 3种公差输出或BCD输出是可能的。您可以使用平滑功能减少闪烁。（EG-101P、EG-101Z）DIN 尺寸 (96 x 48 mm) 和面板安装类型使其易于集成到系统中。规格代码EG-101PEG-101DEG-101ZEV-16P最小显示量（mm）0.01,0.005,0.001,0.0005,0.00010.01,0.0010.01,0.005,0.001,0.00

在线询价

主要特点

  • 3阶段/5阶段x 3种公差输出或BCD输出是可能的。
  • 您可以使用平滑功能减少闪烁。（EG-101P、EG-101Z）
  • DIN 尺寸 (96 x 48 mm) 和面板安装类型使其易于集成到系统中。

规格

代码EG-101PEG-101DEG-101ZEV-16P
最小显示量（mm）
0.01,0.005,0.001,0.0005,0.0001
0.01,0.001
0.01,0.005,0.001,0.0005,0.0001
0.01,0.005,0.001,0.0005,0.0001
公差判断显示
3个阶段，5个阶段
3个阶段，5个阶段
3个阶段，5个阶段

BCD输出
6位（正/负逻辑）集电极开路（公差判断输出和参数切换）
6位（正/负逻辑）集电极开路（公差判断输出和参数切换）
6位（正/负逻辑）集电极开路（公差判断输出和参数切换）
BCD并行输出（正逻辑/负逻辑），集电极开路
最大输入频率（2相方波）（MHz）
1.25

1.25
1.25
控制输出
NOM（正常信号）集电极开路
NOM（正常信号）集电极开路
NOM（正常信号）集电极开路
集电极开路
控制输入
预置、显示保持、公差判断 BANK 切换
预置、显示保持、公差判断 BANK 切换
预置、显示保持、公差判断 BANK 切换
输出通道规格（segment_BCD模式）、预设、范围切换（segment输出）、计数值保持、集电极开路或无电压接点信号（有/无接点）
输入/输出格式
BCD输出，通过/失败判断输出
BCD输出，通过/失败判断输出
BCD输出，通过/失败判断输出

储存环境温度范围（℃）
-10 到 50
-10 到 50
-10 到 50
－ 10 ~ 50
存储环境 湿度范围（非冷凝）（% RH）
20-80
20-80
20-80
20-80
工作环境温度范围（℃）
0-40
0-40
0-40
0-40
工作环境 湿度范围（非冷凝）（% RH）
20-80
20-80
20-80
20-80
质量（克）
400
400
400
910
外形尺寸（mm）
96（宽）×48（高）×156（深）
96（宽）×48（高）×156（深）
96（宽）×48（高）×156（深）
144（宽）×72（高）×139（深）
计数器功能



调零、预置、方向切换、误差显示、公差判断输出
LED显示屏



参数显示用：8（设定显示显示），错误显示用：1
输入开关功能



测量模式切换、参数设置
接口 RS-232C



测量数据输出和控制输入，符合 EIA RS-232C，原位 DTE（端子定义）→ 使用交叉电缆。
接口 RS 链路



最大连接单位：10，连接电缆长度：最大10m（所有链路电缆的总长度），数据传输时间：1秒/60CH（传输速度19200bps）
段输出



集电极开路，仅对计数值对应的端子开启输出的功能
外接显示器



专用外接显示器：可连接D-EV（选件）
信号类型



用于差分方波输出量规
输入量规数量



6
最大功耗（W）



8.4

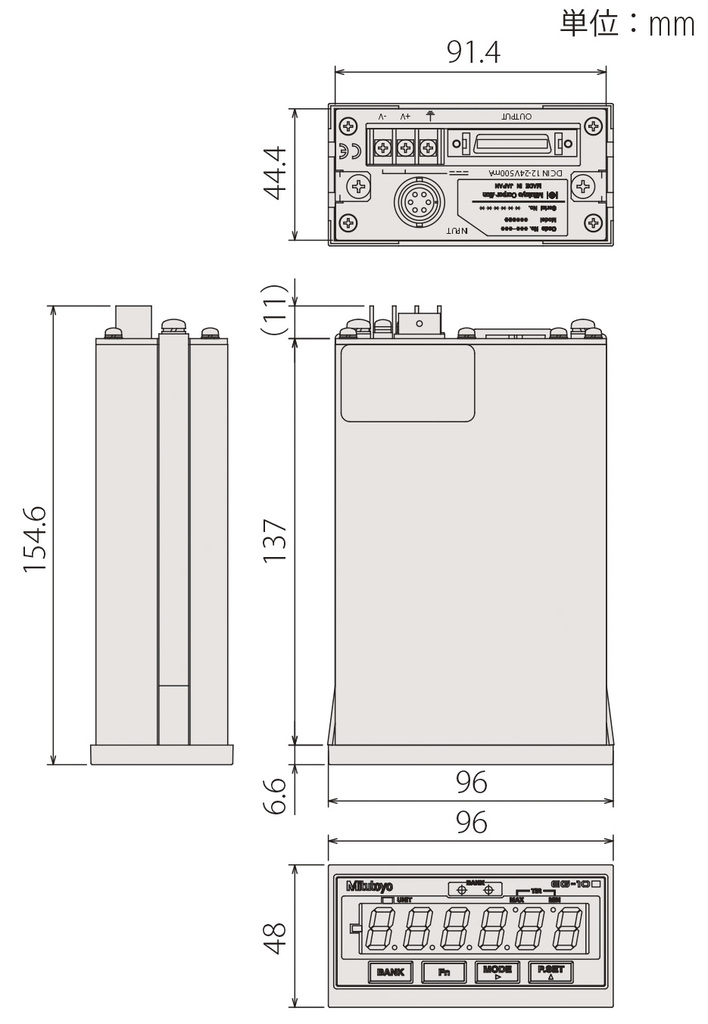

外形尺寸

/pim-assets/medias_converted/Highres/Mitutoyo/Media/ExternalDimensions/11_Sensor Systems/61_1_542-015_000000_d_1.jpg
