三丰MITUTOYO分离式测头 衬规 LGB

三丰MITUTOYO分离式测头 衬规 LGB

主要特点紧凑的紧凑形状（φ8 mm 直杆）使其非常适合作为嵌入设备的传感器。主轴动作部使用直线滚珠轴承，耐久性优异。还备有可以用螺母拧紧的类型。规格代码LGB-105LLGB-110LGB-110HLGB-110-1LGB-110AR分辨率（微米）11111最大响应速度（mm/s）900900900900900测量范围（毫米）五十十十十最大测量力 横向姿势 (N)0.60.750.750.550.

在线询价

主要特点

  • 紧凑的紧凑形状（φ8 mm 直杆）使其非常适合作为嵌入设备的传感器。
  • 主轴动作部使用直线滚珠轴承，耐久性优异。
  • 还备有可以用螺母拧紧的类型。

规格

代码LGB-105LLGB-110LGB-110HLGB-110-1LGB-110AR
分辨率（微米）
1
1
1
1
1
最大响应速度（mm/s）
900
900
900
900
900
测量范围（毫米）
五
十
十
十
十
最大测量力 横向姿势 (N)
0.6
0.75
0.75
0.55
0.75
最大测量力 反向姿势 (N)
0.55
0.7
0.7
0.5
0.7
最大测量力 垂直姿势 (N)
0.65
0.8 0.8
0.8 0.8
0.6
0.8 0.8
防护等级
IP54
IP54
IP54
IP54
IP54
指令精度 (20°C) (µm)
2
2
1
2
2
线规特点
L型
直型
直型
低测力型
仪表气动式
轴承结构
直线滚珠轴承
直线滚珠轴承
直线滚珠轴承
直线滚珠轴承
直线滚珠轴承
连接器
使用插头：RM12BPE-6PH (Hirose)，兼容插座：RM12BRD-6S (Hirose)
使用插头：RM12BPE-6PH (Hirose)，兼容插座：RM12BRD-6S (Hirose)
使用插头：RM12BPE-6PH (Hirose)，兼容插座：RM12BRD-6S (Hirose)
使用插头：RM12BPE-6PH (Hirose)，兼容插座：RM12BRD-6S (Hirose)
使用插头：RM12BPE-6PH (Hirose)，兼容插座：RM12BRD-6S (Hirose)
储存环境温度范围（℃）
-10-60
-10-60
-10-60
-10-60
-10-60
存储环境 湿度范围（非冷凝）（% RH）
20-80
20-80
20-80
20-80
20-80
工作环境温度范围（℃）
0-40
0-40
0-40
0-40
0-40
工作环境 湿度范围（非冷凝）（% RH）
20-80
20-80
20-80
20-80
20-80
阀杆直径 (φ mm)
8
8
8
8
8
质量（克）
145
140
140
140
165

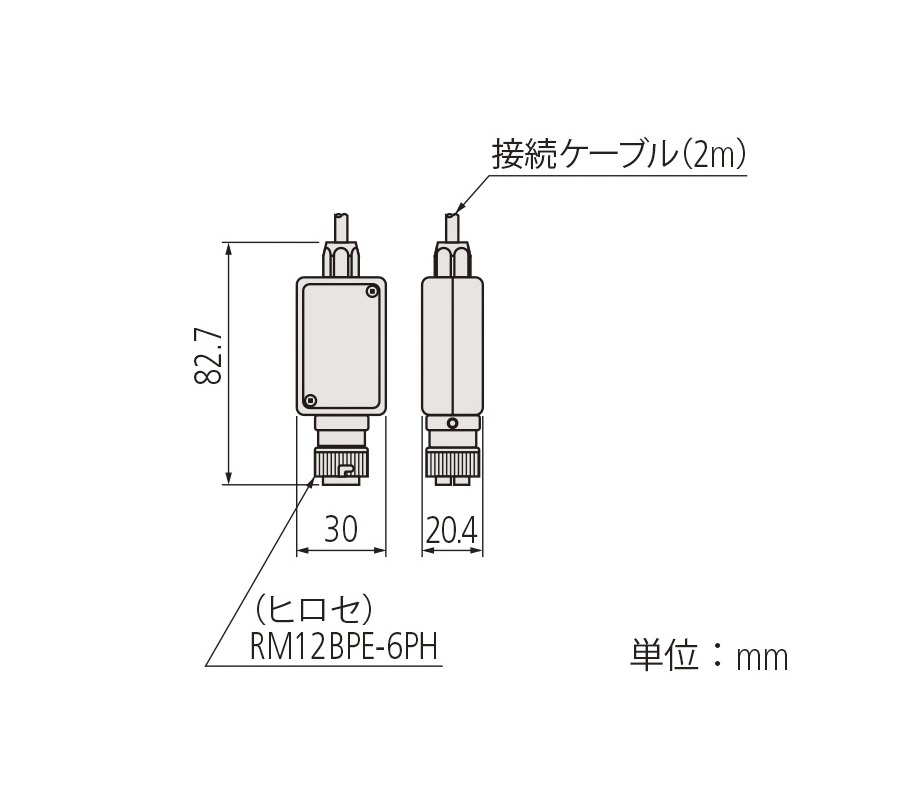

外形尺寸

/pim-assets/medias_converted/Highres/Mitutoyo/Media/ExternalDimensions/11_Sensor Systems/61_1_542-204_000000_d_1.jpg /pim-assets/medias_converted/Highres/Mitutoyo/Media/ExternalDimensions/11_Sensor Systems/61_1_542-204_000000_d_2.jpg
