三丰MITUTOYO耐环境测头 衬规 LG200
主要特点沿用了久经考验的 LG100 系列的抗振性和抗冲击性的特点，并具有整形尺寸的模型。截面积约为LG100-110的1/5。可在线或在测量室中使用的高精度测头。保证整个测量范围内的可重复性 (2σ) 和窄范围精度。通过达到 1 亿次以上*1 的滑动耐久性并使用高耐油性材料，达到 IP67G 的防护等级。* 1 能力值基于我们的测试可连接适用于在线或内置设备的小型计数器（EJ 计数器）和适用于测
主要特点
沿用了久经考验的 LG100 系列的抗振性和抗冲击性的特点，并具有整形尺寸的模型。截面积约为LG100-110的1/5。
可在线或在测量室中使用的高精度测头。
保证整个测量范围内的可重复性 (2σ) 和窄范围精度。
通过达到 1 亿次以上*1 的滑动耐久性并使用高耐油性材料，达到 IP67G 的防护等级。* 1 能力值基于我们的测试
可连接适用于在线或内置设备的小型计数器（EJ 计数器）和适用于测量室的多功能计数器（EH 计数器）*2。* 2 需要转换插头
规格
代码 LG200-110 LG200-0510 LG200-0110 代码编号
542-186
542-187
542-188
标准价格（不含税）
59,000 日元
59,000 日元
67,000 日元
分辨率（微米）
1
0.5
0.1
最大响应速度（mm/s）
1500
1500
400
最小边距 (ns)
500
250
250
测量范围（毫米）
十
十
十
最大测量力 横向姿势 (N)
0.75
0.75
0.75
最大测量力 反向姿势 (N)
0.7
0.7
0.7
最大测量力 垂直姿势 (N)
0.8 0.8
0.8 0.8
0.8 0.8
防护等级
IP67G
IP67G
IP67G
指令精度 (20°C) (µm)
1.5 + L / 50 μm L = 任意测量长度
1.5 + L / 50 μm L = 任意测量长度
0.8 + L / 50 μm L = 任意测量长度
长度测量单元
光传输线性编码器
光传输线性编码器
光传输线性编码器
轴承结构
直线滚珠轴承
直线滚珠轴承
直线滚珠轴承
输出信号
90°相位差，差分方波（RS-422A兼容）
90°相位差，差分方波（RS-422A兼容）
90°相位差，差分方波（RS-422A兼容）
输出信号间距 (µm)
四
2
0.4 0.4
连接器
使用插头：HR10A-10P-10P（Hirose），兼容插座：HR10A-10R-10S（Hirose），兼容插孔：HR10A-10J-10S（Hirose）
使用插头：HR10A-10P-10P（Hirose），兼容插座：HR10A-10R-10S（Hirose），兼容插孔：HR10A-10J-10S（Hirose）
使用插头：HR10A-10P-10P（Hirose），兼容插座：HR10A-10R-10S（Hirose），兼容插孔：HR10A-10J-10S（Hirose）
储存环境温度范围（℃）
-10-60
-10-60
-10-60
存储环境 湿度范围（非冷凝）（% RH）
20-80
20-80
20-80
工作环境温度范围（℃）
0-50
0-50
0-50
工作环境 湿度范围（非冷凝）（% RH）
20-80
20-80
20-80
质量（克）
210 210
210 210
210 210

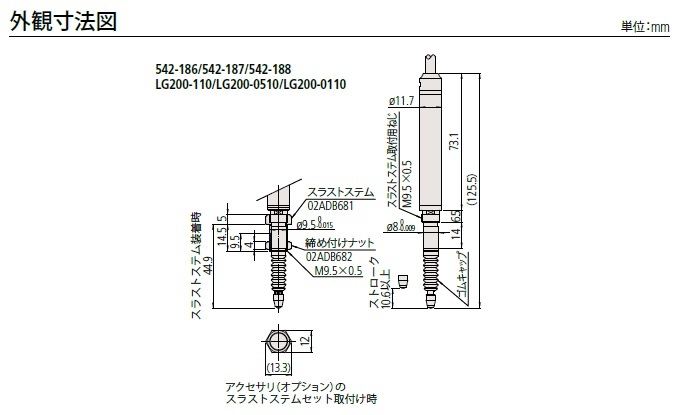

外形尺寸
