三丰MITUTOYO 物镜 ML 测量显微镜 MF 系列

三丰MITUTOYO 物镜 ML 测量显微镜 MF 系列

主要特点准确的放大倍率减少了测量误差。远心光学系统用于 10 倍或更少，以减少因散焦引起的测量误差。有限距离校正（物体之间的距离 280 毫米）用于明亮视野测量工作距离长采用远心光学系统（10倍以下）规格同焦距（mm）110 110110 110110 110110 110110 110110 110110 110相应的观察方法明场明场明场明场明场明场明场镜头放大倍率5 ×1 ×3 ×10 ×20

在线询价

主要特点

  • 准确的放大倍率减少了测量误差。远心光学系统用于 10 倍或更少，以减少因散焦引起的测量误差。
  • 有限距离校正（物体之间的距离 280 毫米）
  • 用于明亮视野测量
  • 工作距离长
  • 采用远心光学系统（10倍以下）

规格









同焦距（mm）
110 110
110 110
110 110
110 110
110 110
110 110
110 110
相应的观察方法
明场
明场
明场
明场
明场
明场
明场
镜头放大倍率
5 ×
1 ×
3 ×
10 ×
20 ×
50 ×
100 ×
数值孔径 NA
0.13
0.03
0.09
0.21
0.42
0.55
0.70
工作距离WD (mm)
61.0
61.0
77.0
51.0
20.0
13.0
6.0 6.0
焦深 (µm)
16.3
306
34
6.2 6.2
1.6 1.6
0.9。
0.6
真实视场(mm) φ24目镜
4.8
24
8
2.4
1.2 1.2
0.48
0.24
真实视场（mm）1/2型相机（水平）
1.28
6.4
2.1 2.1
0.64
0.32
0.13
0.06
真实视场（mm）1/2型相机（垂直）
0.96
4.8
1.6 1.6
0.48
0.24
0.10
0.05
分辨率 R (µm)
2.12
9.2
3.06
1.31
0.65
0.5
0.4 0.4
质量（克）
60
80
55 55
95
310 310
350
380

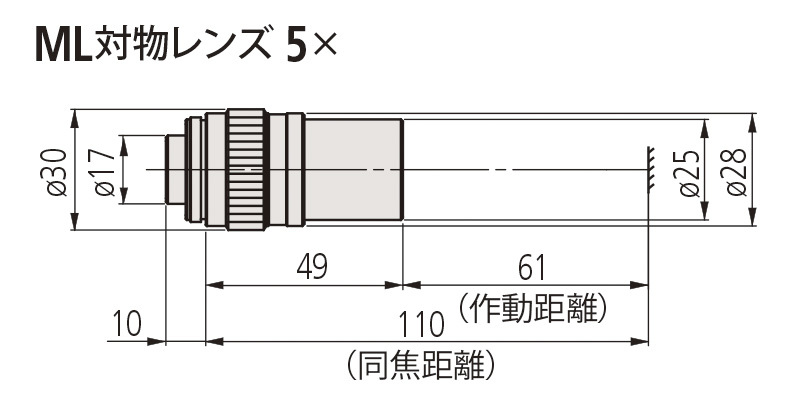

外形尺寸

/pim-assets/medias_converted/Highres/Mitutoyo/Media/ExternalDimensions/13_Optical Measuring/32_2_375-034-1_000000_d_1.jpg
