三丰MITUTOYO CNC 影像测量机 Quick Vision Active

三丰MITUTOYO CNC 影像测量机 Quick Vision Active

主要特点是一款功能浓缩、性价比优异的CNC影像测量机。通过采用彩色相机和可更换变焦镜头，提高了可用性。配备测头的机器无缝实现非接触式和接触式测量。7倍变焦倍率（更换物镜后最大变焦倍率为14倍），可以处理从低倍率观察和简单测量到高倍率精细测量的广泛测量。工作距离为 74 mm，减轻了碰撞的焦虑，扩大了测量工件和夹具的设计自由度，可以放心测量。（当安装了物镜 Z-Objective 1 x 时）规格代

在线询价

主要特点

  • 是一款功能浓缩、性价比优异的CNC影像测量机。
  • 通过采用彩色相机和可更换变焦镜头，提高了可用性。
  • 配备测头的机器无缝实现非接触式和接触式测量。

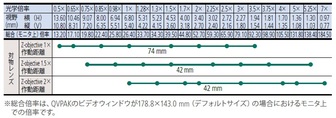

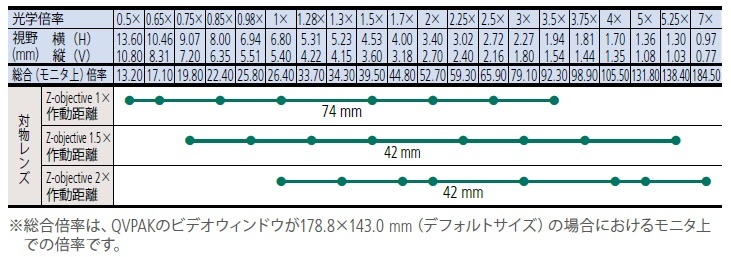

  • 7倍变焦倍率（更换物镜后最大变焦倍率为14倍），可以处理从低倍率观察和简单测量到高倍率精细测量的广泛测量。
  • 工作距离为 74 mm，减轻了碰撞的焦虑，扩大了测量工件和夹具的设计自由度，可以放心测量。（当安装了物镜 Z-Objective 1 x 时）

规格

代码QV-L202Z1L-DQV-L404Z1L-DQVT1-L202Z1L-DQVT1-L404Z1L-D
测量范围 (XxYxZ) (mm)
250 x 200 x 150 mm（250 x 200 x 118 mm：使用物镜 Z 物镜时 1 x）
400 x 400 x 200 mm（400 x 400 x 168 mm：使用物镜 Z 物镜 1 x 时）
250 x 200 x 150 mm（250 x 200 x 118 mm：使用物镜 Z 物镜时 1 x）
400 x 400 x 200 mm（400 x 400 x 168 mm：使用物镜 Z 物镜 1 x 时）
最小显示量 (µm)
0.1
0.1
0.1
0.1
测量精度（E 1 X Y 轴）（um）
(2 + 3L / 1000)
(2 + 3L / 1000)
(2 + 3L / 1000)
(2 + 3L / 1000)
测量精度（E 1 Z轴）（um）
(3 + 5L / 1000)
(3 + 5L / 1000)
(3 + 5L / 1000)
(3 + 5L / 1000)
测量精度（E 2 XY平面）（um）
(2.5 + 4L / 1000)
(2.5 + 4L / 1000)
(2.5 + 4L / 1000)
(2.5 + 4L / 1000)
长度测量单元
线性编码器
线性编码器
线性编码器
线性编码器
相机
CMOS彩色相机
CMOS彩色相机
CMOS彩色相机
CMOS彩色相机
观察装置
变焦单元（8 个位置）
变焦单元（8 个位置）
变焦单元（8 个位置）
变焦单元（8 个位置）
照明 垂直落射照明
白光 LED
白光 LED
白光 LED
白光 LED
照明 透射照明
白光 LED
白光 LED
白光 LED
白光 LED
灯环照明
4分固定白色LED
4分固定白色LED
4分固定白色LED
4分固定白色LED
精度保证光学条件
物镜 Z 物镜 1.5x（变焦倍率 5.25x）
物镜 Z 物镜 1.5x（变焦倍率 5.25x）
物镜 Z 物镜 1.5x（变焦倍率 5.25x）
物镜 Z 物镜 1.5x（变焦倍率 5.25x）
保证精度温度（℃）
20±1
20±1
18-23
18-23
被测物最大装载质量（kg）
十
20
十
20
体重（包括安装支架）（kg）
155
324
155
324
安装玻璃尺寸 (mm)
311 x 269
466×480
311 x 269
466×480
机身外观尺寸（WxDxH）（mm）
570 x 767 x 1468
776 x 1303 x 1529
570 x 767 x 1468
776 x 1303 x 1529
温度补偿功能


手动温度补偿
手动温度补偿
TP测量精度（E 1 XYZ轴）um


2.4 + 3L / 1000
