三丰MITUTOYO 高速3D测量机MACH-3A 653

主要特点不仅行驶速度,加速度(11882mm / s2)和测量速度(接触瞬间速度:30mm / s)世界第一的CNC三坐标测量机。作为需要更短测量节拍时间的在线自动测量系统,它有助于降低总成本,作为专用机器和仪表的替代品。考虑加工机间安装的卧式3D测量机。通过采用水平3D,可以使用与加工机器相同的运输路线。作为 3D 测量机,它可以保证在各种温度环境下的精度。此外,实时温度补偿功能和温度补偿原点设

主要特点

  • 不仅行驶速度,加速度(11882mm / s2)和测量速度(接触瞬间速度:30mm / s)世界第一的CNC三坐标测量机。作为需要更短测量节拍时间的在线自动测量系统,它有助于降低总成本,作为专用机器和仪表的替代品。
  • 考虑加工机间安装的卧式3D测量机。通过采用水平3D,可以使用与加工机器相同的运输路线。
  • 作为 3D 测量机,它可以保证在各种温度环境下的精度。此外,实时温度补偿功能和温度补偿原点设置功能可以响应温度变化。
  • 它具有内置的控制装置和测量PC,并通过设计为24小时运行实现了出色的耐用性。
  • 我们已经实现了易于维护的结构,并且由于没有空气而减少了故障因素。

规格

代码MACH-3A 653
测量范围 X 轴 (mm)
600
测量范围 Y 轴 (mm)
500
Z轴测量范围(mm)
280
驱动速度 CNC 模式 移动速度(各轴)(mm/s)
8-500
驱动速度 CNC模式 最大组合速度(mm/s)
1212
驱动速度 CNC模式 测量速度(mm/s)
1 ~ 30 (在 TP7M), 1 ~ 20 (在 TP20)
驱动速度J/S模式移动速度(mm/s)
0-80
驱动速度J/S模式测量速度(mm/s)
0 到 15
驱动速度J/S模式微调移动速度(mm/s)
0.05
驱动加速度(每个轴)(mm / s²)
6860
驱动加速度(最大组合加速度)(mm / s²)
11882
最小显示量(mm)
0.00002
引导方式(各轴)
直线导轨
长度测量单元
线性编码器
机身质量(包括安装支架和控制器)(不包括特殊配件)(kg)
1400

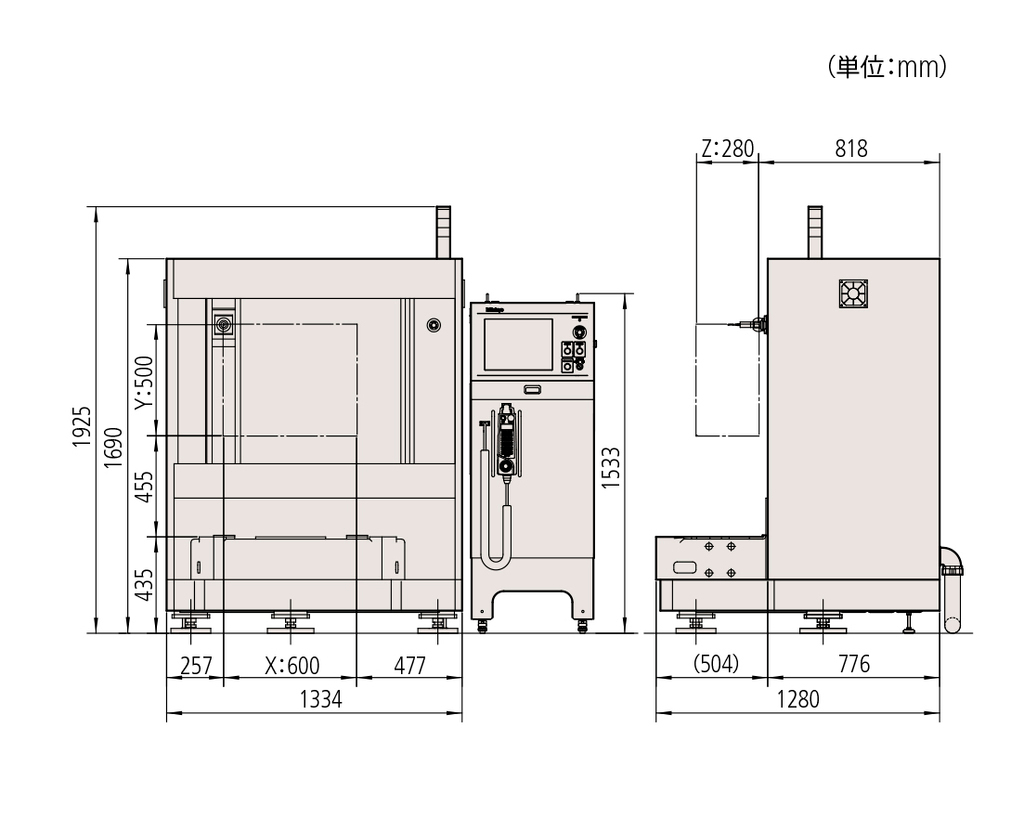

外形尺寸

/pim-assets/medias_converted/Highres/Mitutoyo/Media/ExternalDimensions/17_坐标测量机/21_0_MACH-3A_653_202106_d_1_jp.jpg
