主要特点

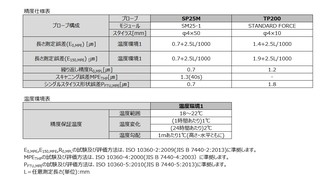

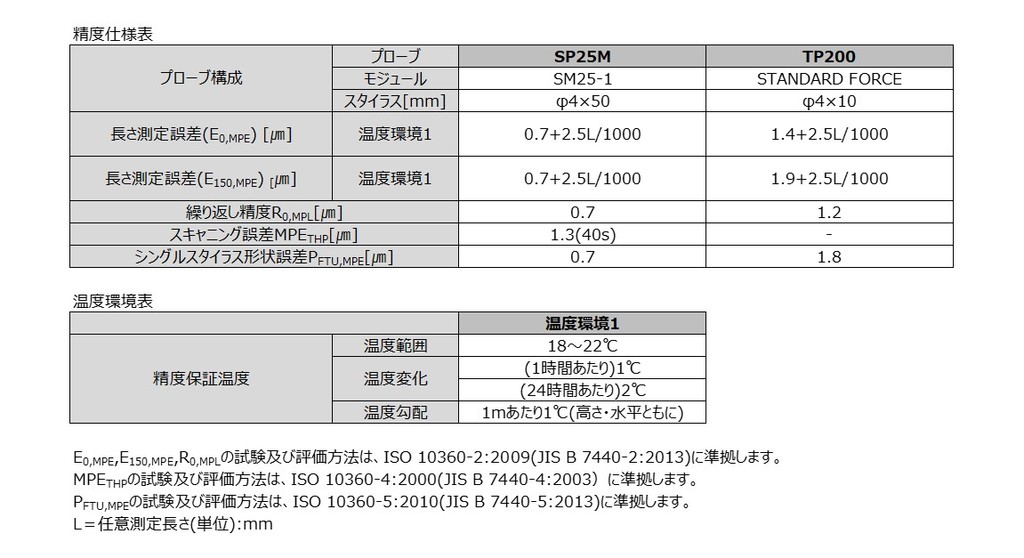

实现最大允许长度测量误差 E 0 , MPE = 0.7 + 2.5 L / 1000 (μm)

为了实现高速和高精度，我们正在尝试通过重新审视结构和导向机构来增加刚性。

采用数字伺服系统，将位置、速度、电流的所有控制回路以数字信号处理。

用于数字伺服方式(1) 随着时间的推移几乎没有漂移或变化② 宽动态范围(3) 具有易于安装各种控制算法等优点。

控制器置于主体外，消除了发热对主体的影响。

虽然它被放置在主机之外，但它的布局紧凑，不牺牲地面空间。

STRATO-Apex的各轴刻度是线膨胀系数为0.01x10-6/°C、几乎不发生热膨胀的超高精度微晶玻璃刻度和最小的高性能反射式线性编码器的组合。分辨率为 2/100 μm。安装了高精度长度测量单元。该超高精度测长单元也用于超高精度CNC 3D测量机LEGEX系列。[700/900系列]

安装位置的地板振动会影响测量值，因为它们会发生变化。STRATO-Apex系列标配自动调平空气弹簧式隔振台，该隔振台不会将地板振动传递到主体。不仅如此，它还具有捕捉各轴移动和被测物安装引起的负载波动，使主体快速返回水平的功能。

作为门移动类型实现最高速度和精度测量关键技术汇聚于此

```
安装台规格
```

规格

代码	STRATO-Apex 574	STRATO-Apex 574	STRATO-顶点 776	STRATO-Apex 7106	STRA TO-Apex 9106	STRATO-顶点 9166	STRATO-Apex 16 2012	STRATO-顶点 163012	STRATO-Apex 16 2016	STRATO-顶点 163016
测量范围 X 轴 (mm)	500	500	700 700	700 700	900	900	1600	1600	1600	1600
测量范围 Y 轴 (mm)	700 700	700 700	700 700	1000	1000	1600	2000	3000	2000	3000
Z轴测量范围(mm)	400	400	600	600	600	600	1200	1200	1600	1600
驱动速度 CNC 模式移动速度（各轴）（mm/s）	8-300	8-300	300	300	300	300	8-350	8-350	8-350	8-350
驱动速度 CNC模式最大组合速度（mm/s）	519	519	519	519	519	519	606	606	606	606
驱动速度 CNC模式测量速度（mm/s）	1-3	1-3	1-3	1-3	1-3	1-3	1-3	1-3	1-3	1-3
驱动速度J/S模式移动速度（mm/s）	0-80	0-80	0-80	0-80	0-80	0-80	0-80	0-80	0-80	0-80
驱动速度J/S模式测量速度（mm/s）	0-3	0-3	0-3	0-3	0-3	0-3	0-3	0-3	0-3	0-3
驱动速度J/S模式微调移动速度（mm/s）	0.05	0.05	0-0.05	0-0.05	0-0.05	0-0.05	0.05	0.05	0.05	0.05
驱动加速度（每个轴）（mm / s²）	1333	1333	1500	1500	1500	1500	780 780	780 780	780 780	780 780
驱动加速度（最大组合加速度）（mm / s²）	2309	2309	2598	2598	2598	2598	1350	1350	1350	1350
最小显示量（mm）	0.00002	0.00002	0.00002	0.00002	0.00002	0.00002	0.00005	0.00005	0.00005	0.00005
引导方式（各轴）	空气轴承	空气轴承	空气轴承	空气轴承	空气轴承	空气轴承	空气轴承	空气轴承	空气轴承	空气轴承
长度测量单元	线性编码器	线性编码器	线性编码器	线性编码器	线性编码器	线性编码器
被测物最大高度（mm）	560	560	770	770	770	770	1350	1350	1750	1750
主体气压(MPa)	0.4 0.4	0.4 0.4	0.4 0.4	0.4 0.4	0.4 0.4	0.4 0.4	0.4 0.4	0.4 0.4	0.4 0.4	0.4 0.4
机体耗气量（L/min）	60min（120以上作为气源）	60min（120以上作为气源）	60min（120以上作为气源）	60min（120以上作为气源）	60min（120以上作为气源）	60min（120以上作为气源）	100（标准条件下）250或更多作为气源	100（标准条件下）250或更多作为气源	100（标准条件下）250或更多作为气源	100（标准条件下）250或更多作为气源
测量台材质	加布罗	加布罗	加布罗	加布罗	加布罗	加布罗	加布罗	加布罗	加布罗	加布罗
测量台尺寸（安装面）（mm）	676 × 1420	676 × 1420	862 x 1420	862 x 1720	1062 x 1720	1062 x 2320	1850 x 3280	1850 x 4280	1850 x 3280	1850 x 4280
被测物最大质量（kg）	180	180	800	800	800	800	3500	4000	3500	4000
测量台测量对象固定方式 (mm)	M8×1.25	M8×1.25	M8×1.25	M8×1.25	M8×1.25	M8×1.25	M8×1.25	M8×1.25	M8×1.25	M8×1.25
测量台测量对象安装螺钉	M8螺丝	M8螺丝	M8螺丝	M8螺丝	M8螺丝	M8螺丝
体重（包括隔振台和控制器）（kg）	1620	1620	1895年	2180	2410	3085	11150	15300	11200	15350
电源	电源电压 AC100-120 / 200-240 V ± 10% 电源容量 700 W	电源电压 AC100-120 / 200-240 V ± 10% 电源容量 700 W	电源电压 AC100-120 / 200-240 V ± 10% 电源容量 700 W	电源电压 AC100-120 / 200-240 V ± 10% 电源容量 700 W	电源电压 AC100-120 / 200-240 V ± 10% 电源容量 700 W	电源电压 AC100-120 / 200-240 V ± 10% 电源容量 700 W

外形尺寸

/pim-assets/medias_converted/Highres/Mitutoyo/Media/ExternalDimensions/17_坐标测量机/21_0_STRATO-Apex574_000000_d_2_jp.jpg
