产品概要
F741-C是具有极强抗干扰性，可以得到稳定的计量结果的称重控制仪表。可以同西门子公司的PLC-Profibus连接使用，同时具有模拟输出等功能，可以同其他的大规模系统组合使用，成为系统的重量核心控制部分。
技术参数
| 模拟部分 | |
| 激励电压 | DC10V±5％ 输出电流：120mA以内 远程测量方式（可以并列连接350Ω的4个传感器） |
|---|---|
| 信号输入范围 | －0.2～2.2mV/V |
| 零点调整范围 | 0～2.0mV/V 数字演算调整方式 |
| 量程调整范围 | 0.3～2.0mV/V 数字演算调整方式 |
| 灵敏度 | 0.3μV/count(min.) |
| 精度 | 非线性：0.01％/FS 以内 零点漂移：0.2μV/℃ RTI 以内 量程漂移：15ppm/℃ 以内 |
| 模拟滤波 | 贝塞尔低通滤波（－12dB/oct.） 频率：2Hz |
| A/D 转换器 | 速度：100次/秒（内部采样速率3200次/秒） 分辨率：24bit（二进制） |
| 显示分辨率 | 1/10000 |
| 二次校正 | 等效输入校正 |
| 二次校正时的精度 | 1/1000（常温）(min.) |
| 设定部分 | |
| 设定方法 | 仪表键盘输入设定 或者也可以通过RS-232C通讯接口设定 |
|---|---|
| 设定存储 | NOV RAM (非易失性记忆体RAM) |
| 设定项目 | ・上下限比较模式：上限／下限／保持时间／零点附近／皮重设定／皮重显示 ・非适量比较模式：目标值／过量／少量／保持时间／零点附近／皮重设定／皮重显示 ・排料控制模式：定量／落差／定量前／比较禁止时间／判断时间／结束输出时间／零点附近／皮重设定／皮重显示 密码输入／数字滤波／动态检测（时间）／动态检测（幅度）／零点漂移（时间）／零点漂移（幅度）／计量功能1 ／计量功能2 ／LOCK・键锁死／砝码重量值／DZ限制值／显示选择／重力加速度补偿／等价输入校正／零点校正／量程校正／RS-232C I/F设定／D/A输出模式／D/A零点输出设定／D/A满量程设定／PROFIBUS I/F设定／PROFIBUS 波特率显示／中转站No. |
| 外部信号 | |
| 输出信号（3点） | HI／GO／LO（COMPL／SP2／SP1 之间可以切换） 具有由于外部短路所引起的电流限制功能 开集电极三极管输出（发射级＝COM端子） 三极管为ON的时候输出为“LO” |
|---|---|
| 输入信号（1点） | TARE 接点（继电器，开关等）或者是无电压接点（三极管，开集电极输出的TTL等）同COM端子短路的时候为ON |
| 接口 | ･ 232：标配RS-232C通讯接口 ･ DAC：D/A转换器（选购件）※4～20mA ･ PRF：PROFIBUS接口（选购件）※PROFIBUS-DP V0 *选购件只可以安装1个 |
| 显示部分 | |
| 显示器 | 字高14mm 7种色素的绿色LED数字显示（6位） |
|---|---|
| 显示值 | 6位 符号：第一位显示负号 |
| 显示次数 | 从3、6、13、25次/秒之间选择（系统速度100次/秒） |
| 单位 | g、kg、t、lb、N、oz、kN 之间选择 （kg或者其他的单位显示可以用附带的标签变更） |
| 分度 | 1～100之间可以设定 |
| 小数点 | 从0、0.0、0.00、0.000 之间选择 （根据小数点的位置显示零点） |
| 超载显示 | LOAD：A/D转换器输入超载 OFL1：净重超载 OFL2：max量程值＋9分度超载 OFL3：总重量超载 |
| 中间零位显示 | 显示为真正的零点，或者是各个数值的中心 |
| 状态显示 | 显示NZ／HOLD／ZALM／STAB／TARE／NET／CZ／HI／GO／LO／COMPL／SP2／SP1 |
| 一般性能 | |
| 电源电压 | AC100～240V (+10%, -15%) [自由电源50/60Hz] |
|---|---|
| 消耗电力 | 约12W |
| 突入电流 | 18A, 1.5mSec…AC100V平均负载状态（常温，开始时） 42A, 1.6mSec…AC240V平均负载状态（常温，开始时） |
| 使用条件 | 使用温度范围：－10～＋40℃; 保存温度范围：－20～＋85℃ 湿度: 85%RH以下（无凝霜） |
| 外形尺寸 | 144(W)×72(H)×160(D) mm (不含凸起部分) |
| 重量 | 约1.0kg |
| 附属品 | |
| AC输入电源线（额定耐压125V）3m | 1 |
|---|---|
| 单位・状态显示标签 | 1 |
| 小型螺丝刀 | 1 |
| 跳线 | 2 |
| D/A用转换头（D/A选件安装时） | 1 |
| 使用说明书 | 1 |
选购件
| 品名 | |
| PRF | PROFIBUS通讯接口 |
|---|---|
| DAC | D/A转换 |
其他选购件
| 品名 | |
| CAAC2P-B3 | AC输入电源线3m |
|---|---|
| CAAC3P-CEE7/7-B2 | AC输入电源线（250V耐高压）2m |
| CN80 | 传感器输入用接口端子 |
| CN70 | D/A转换用接口 |

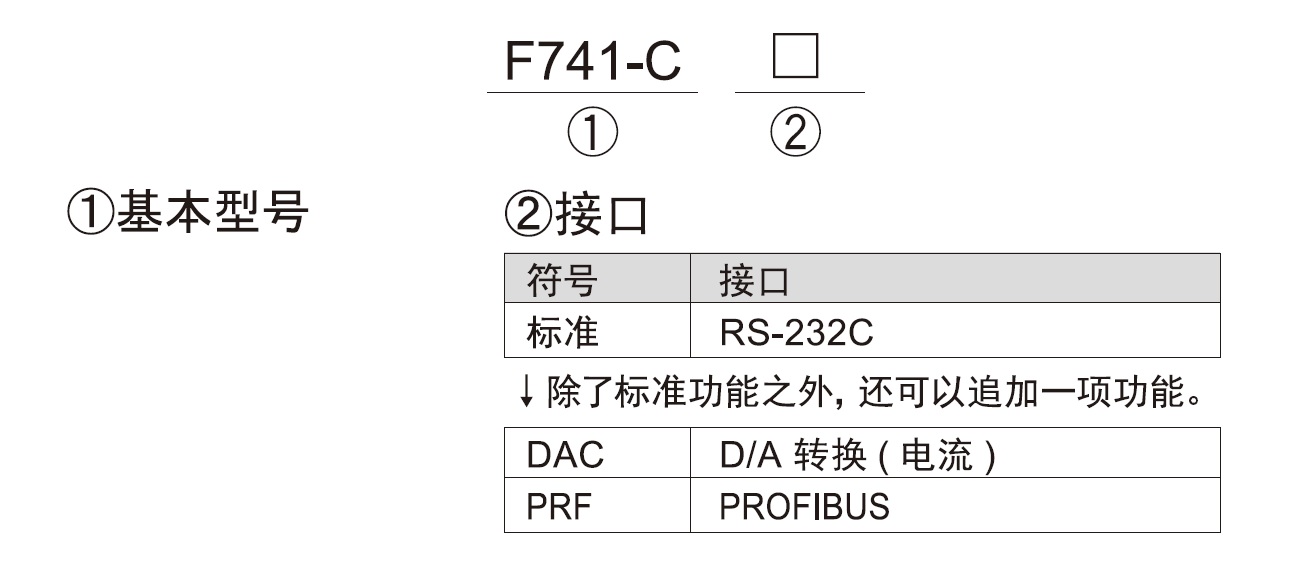

型号构成
