UNIPULSE尤尼帕斯 F701+ - 称重按键式类
产品概要F701+备有稳定的放大器、快速采样速度、抗振动性强的滤波器，并追加等效校准、设定值复原、停电恢复模式以及新的序列模式。追求性能和方便的称重仪表！F701+ 产品动画取样速度&示分辨率拥有500次/秒的A/D转换、1/10000的显示分辨率。※可切换到100次/秒（F701的A/D转换速度）A/D转换能力和分辨率对重量再现有影响。备有自动调整滤波器功能计量运行之前需要设定滤波器参数
产品概要
F701+备有稳定的放大器、快速采样速度、抗振动性强的滤波器，并追加等效校准、设定值复原、停电恢复模式以及新的序列模式。
追求性能和方便的称重仪表！
追求性能和方便的称重仪表！
F701+ 产品动画
取样速度&示分辨率
拥有500次/秒的A/D转换、1/10000的显示分辨率。
※可切换到100次/秒（F701的A/D转换速度）
A/D转换能力和分辨率对重量再现有影响。
※可切换到100次/秒（F701的A/D转换速度）

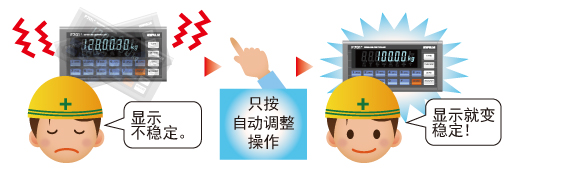

A/D转换能力和分辨率对重量再现有影响。备有自动调整滤波器功能
计量运行之前需要设定滤波器参数，此功能可以自动调整设定。计量设备调整时很方便！

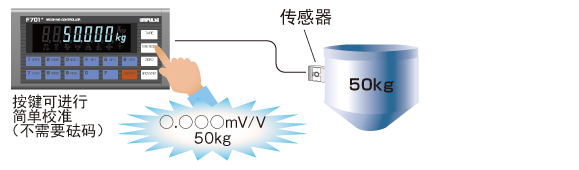

等价输入校准
只要按键输入就可校准与传感器的输出值相对应的重量值。

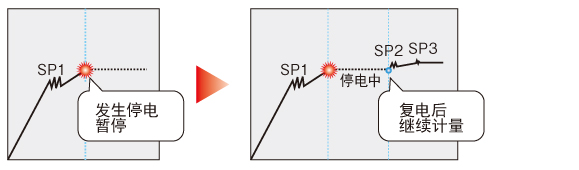

暂停/停电恢复功能
备有称重暂停功能、停电/复电再开始模式。
复电后不要重新计量，可继续称重。
复电后不要重新计量，可继续称重。

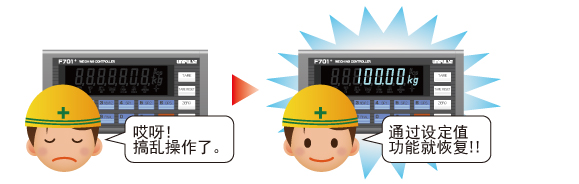

设定值复原功能
即使误操作也能通过设定值复原功能进行恢复。
备有充实功能
备有数字滤波器
抵抗外部震动，实现快速计量。
※同时备有F701的模拟滤波器，可选择。对应Sink type、Source type
外部输出输入信号的类型可以从Sink type/Source type中选择。单触键会显示累计值
累计值用单触键就会显示。RS-232C可连接打印机，打印带有时间，记录也很简单！
丰富的通讯接口
备有D/A转换器，BCD输出，RS-232C，RS-485（从Modbus-RTU，UNIPULSE格式中选择），PROFIBUS-DP这些可供选择项。在现场能很容易地更换I/O外部输出口
技术参数
模拟部分｜滤波器｜显示部分｜设定部分｜外部信号｜接口｜一般性能｜附属品
| 模拟部分 | |
| 激励电压 | DC10V±5％ 输出电流：120mA以内 远程操作方式 （可以并联4个350Ω的传感器） |
|---|---|
| 信号输入范围 | －0.5～3.0mV/V |
| 零点调整范围 | 数字演算的自动调整方式 －0.5～2.0mV/V |
| 量程调整范围 | 数字演算的自动调整方式 0.3～3.0mV/V |
| 灵敏度 | 0.3μV/count(min.) |
| 精度 | 非线性：0.01%/FS以内 零点漂移：0.2μV/℃ RTI以内 量程漂移：15ppm/℃以内 |
| A/D转换器 | 速度…500次/秒、100次/秒 切换式 分辨率…24bit（二进制） |
| 显示分辩率 | 1/10000 |
| 二次校准 | 等价输入校准 二次校准时的指示分辨率：1/1000（常温）(min.) |
| 滤波器 | |
| 模拟 | 低通滤波器 2、4、6、8Hz 切换（－12dB/oct.） |
|---|---|
| 数字 | 低通滤波器 OFF、1、1.5、2、2.5、3、4、5Hz 切换 |
| 显示部分 | |
| 显示器 | 字高18.5mm 荧光显示屏的数字显示（7位） |
|---|---|
| 显示値 | 5位 符号：最上位是负号 |
| 显示次数 | 可选择3、6、13、25 次/秒 |
| 分度 | 可在1～100之间设定 |
| 超量程显示 | LOAD：A/D转换器输入超量程、－LOAD：A/D转换器输入负值超量程、 OFL1：净重超量程、OFL2：总重量超出 max称量值＋9分度、OFL3：总重超量程 |
| 中心零点显示 | 显示真实零点或各值中心 |
| 单位显示 | 可选择kg/g/t/lb/N/无单位 |
| 状态显示 | SP3/SP2/SP1/LOCK/ZT/ZALM/STAB/TARE/NET/GROSS/HI LIM/HI/GO/LO/LO LIM/HOLD/NZ/CZ |
| 设定部分 | |
| 设定方法 | 用键盘操作设定 通过RS-232C或RS-485通信接口可设定主机上的各种设定值（需要搭配选件） |
|---|---|
| 设定存储 | 校准值和一部设定储存到NOV.RAM（不挥发性RAM） 其他的设定储存到F-RAM（不挥发性RAM） |
| 设定值的保护護 | 可以进行设定值或校准值的保护（LOCK开关、软件LOCK） |
| 设定项目 | 上限／下限／近零／大投入／定量前／落差／过量／不足／定量／比较禁止时间／判别时间／完成输出时间／补正时间／AZ次数／判定次数／自动落差限值／皮重设定／称重功能1／称重功能2／称重功能3／顺控模式／功能键禁止／滤波器／MD／ZT／设定值LOCK／标定重量值／净重超量／总重超量／DZ限制值／功能选择／重力加速度补正／零点校准／量程校准／等价输入校准／输入选择／输出选择／移动平均滤波器／再开始设定 大投入／再开始设定 中投入／再开始设定 小投入 |
| 外部信号 订购 PNP（Source）型，NPN（Sink）型时可以选择. | |
| 外部输出信号 （12点） | 近零／大投入／中投入／小投入／不足／过量／下限／上限／ 稳定／输出选择1／输出选择2／输出选择3 信号ON的时候，输出晶体管为ON。 ※选择PNP（Souce）型时，需要准备外部电源。 |
|---|---|
| 外部输入信号 （8点） | GN切换／D/Z／単触去皮重／输入选择1／输入选择2／输入选择3／输入选择4／输入选择5 接点（继电器，开关等）或者是无接点（晶体管，集电极开关输出的TTL等）连接可能 ※选择PNP（Souce）型时，需要准备外部电源。 |
| 接口 除了标准功能之外，还可以追加2项功能。 但是，*1只能追加1个功能，*2只能追加1个功能。 | |
| SIF | 2线式通讯接口 |
|---|---|
| 232 | RS-232C通讯接口（选件）*1 |
| 485 | RS-485通讯接口（从Modbus-RTU，UNIPULSE格式中选择）（选件）*1 |
| BCO | BCD并行数据输出接口 Sink type（选件）*2 |
| DAC | D/A转换接口（选件）*2 |
| PRF | PROFIBUS接口（选件） ※PROFIBUS-DPV0 *2 |
| 一般性能 | |
| 电源电压 | AC100～240V（＋10％－15％）（自由电源50/60Hz） |
|---|---|
| 浪涌电流 | 1.5A、1msec：AC100V平均负载状态（常温、冷启动时） 2.5A、1msec：AC200V平均负载状态（常温、冷启动时） |
| 消耗电力 | 7W typ |
| 使用条件 | 温度…使用温度范围 -10℃～＋40℃ 保存温度范围 －20℃～＋85℃ 湿度…85%RH以下(无凝露) |
| 外形尺寸 | 192（W）×96（H）×160（D）mm（不含凸起部分） |
| 重量 | 约1.5kg |
| 附属品 | |
| AC输入电源线（额定电压125V）2m | 1 |
|---|---|
| 传感器接头 | 1 |
| 小型螺丝刀 | 1 |
| 外部输入/输出用57系列24p接头 | 1 |
| 使用说明书 | 1 |
| BCD输出用接头×1（BCD输出选件安装时） | 1 |
| D/A转换用接头×1（D/A转换选件安装时） | 1 |
选购件
| 品名 | 接口 |
| 232 | RS-232C通讯接口 |
|---|---|
| 485 | RS-485通讯接口（从Modbus-RTU，UNIPULSE格式中选择） |
| BCO | BCD并行数据输出接口 Sink type |
| DAC | D/A转换接口 |
| PRF | PROFIBUS接口 ※PROFIBUS-DPV0 |
其他选购件
| 品名 | 详细 |
| CAAC2P-P2 | AC输入电源线 2m |
|---|---|
| CAAC3P-CEE7/7-P1.5 | AC输入电源线（250V耐压）1.5m |
| CA4131 | 6芯电缆线一端带JRC接头 3m |
| CA4230 | JRC－PRC 6芯转换电缆 0.3m |
| CA4311 | JRC－PRC 6芯转换电缆 4线式-6线式 1m（适用于520A）1m |
| CN3P-2P | AC电源线用3P-2P变换接头 |
| CN10 | 传感器接头（JRC接头） |
| CN21 | BCD输出用57系列36p接头 |
| CN23 | 外部输入/输出用57系列24p接头 |
| CN34 | RS-232C用D-Sub9p接头 |

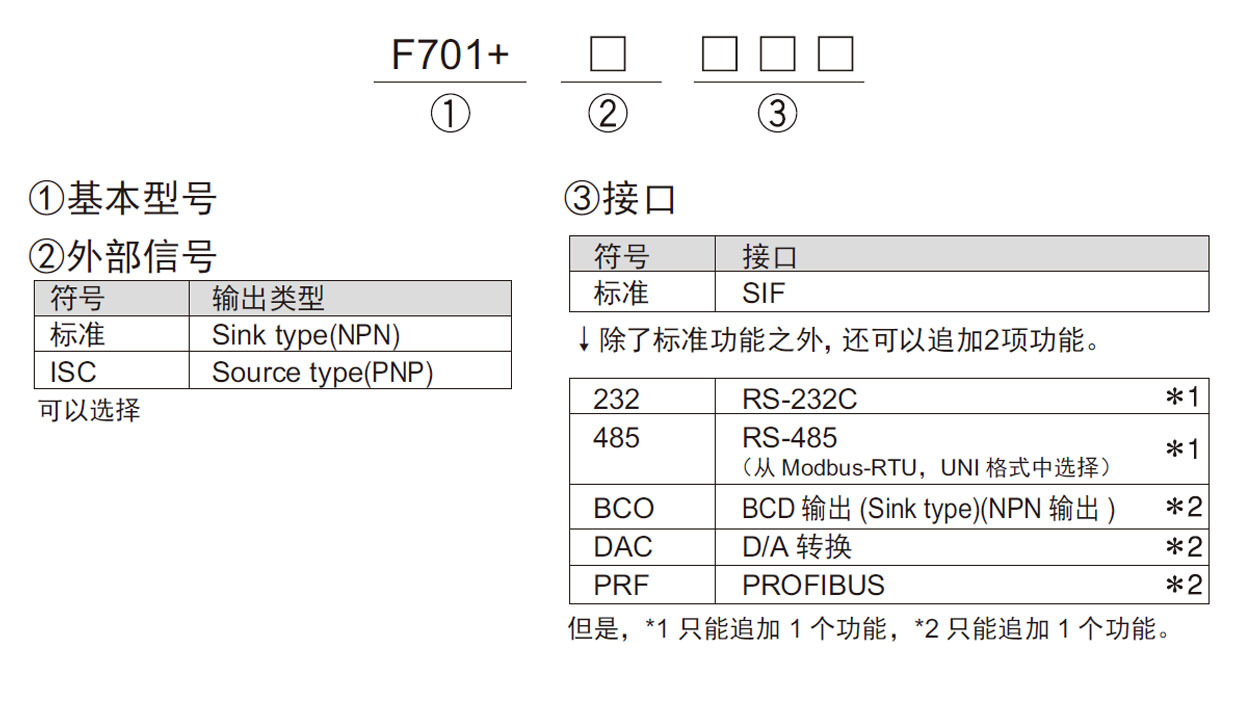

型号构成
