产品概要
多功能型称重仪表
可以任意对应以DeviceNet，CC-link为主的各种PLC系统。具有事先将100种物料的计量条件预先设定的功能，也有根据计量的目标值进行直接投料，排出控制的自动计量功能，是一款可以对应多种称重要求的称重仪表。
可以任意对应以DeviceNet，CC-link为主的各种PLC系统。具有事先将100种物料的计量条件预先设定的功能，也有根据计量的目标值进行直接投料，排出控制的自动计量功能，是一款可以对应多种称重要求的称重仪表。
技术参数
模拟部分｜设定部分｜输入/输出部分｜显示部分｜一般性能｜附属品
| 模拟部分 | |
| 激励电压 | DC10V±5% 输出电流120mA以内 远程操控方式（可以并联4个350Ω的传感器） |
|---|---|
| 零点调整范围 | 0～约2mV/V(数字调整) |
| 量程调整范围 | 0.3～2.0mV/V(数字调整） |
| 灵敏度 | 0.3μV/count(min.) |
| 精度 | 非线性：0.01%/FS以内(Typ0.005%/FS常温) 零点漂移：0.1μV/℃ RTI以内(Typ0.08μV/℃) 量程漂移：15ppm/℃以内(Typ5ppm/℃) 干扰：0.1μVp-p RTI以内(0.1～10Hz) |
| 模拟滤波 | 贝塞尔低通滤波(-12dB/oct.) 从2Hz，4Hz，6Hz，8Hz之间选择 |
| A/D转换器 | 速度：100次/秒 分辨率：16bit(二进制) |
| 显示分辨率 | 1/10000 |
| 二次校正 | 只是输入传感器的额定值不需要实物的等效输入校正方式 |
| 设定部分 | |
| 设定方法 | ･通过直接操作键盘设定（带有键盘操作时的声音提示） |
|---|---|
| 设定值的存储 | ･ 初期设定值：NOV RAM(非易失性RAM) ･ 其他的设定值：锂电池的备份C-MOS RAM (根据使用条件，保存环境的不同，最高可以存储5年以上) |
| 设定值的保护 | 防止由于误操作可以设定初期设定值或者是校正值的操作禁止（LOCK） |
| 设定项目 | ･ 校正：零点校正/ 量程校正/ 砝码重量值/净重超载/ 毛重超载/ 显示次数/ 小数点位置/ 1/4分度（ON・OFF）单位显示/ 重力加速度补偿 ･ 比较设定1：大投料/ 定量前/ 落差/ 定量/ 不足/ 过量（可以设定100种物料）/ 自动落差限制值/ 补偿投料时间 ･ 比较设定2：零点附近/ 下限/ 上限/ 皮重设定/ 比较禁止时间/ 判断时间/ 终了输出时间/ 排出时间/ AZ次数/ 判断次数/ 自动计量模式 ･ 各种功能设定：数字滤波/ 动态跟踪/ 计量功能1/ 计量功能2/ 计量功能3/ 功能键盘锁死/ RS-232C通讯设定/ ID号码设定/ 模拟滤波/ 零点漂移/ 计量法律对应/ 扩张功能选择1 |
| 输入/输出部分 | |
| 外部输出信号 | ･ 伦理…负伦理 ･ 水平…晶体管的集电极开关输出（Ic=100mA以下） ･ 零点附近/ 大投料/ 中投料/ 小投料/ 不足/ 适量/ 过量/ 终了/ 排出/ 下限/ 上限/ 稳定/ 重量异常/ 异常/ 定量异常/ RUN |
|---|---|
| 外部输入信号 | ･ 伦理…负伦理 ･ 水平…继电器，开关，晶体管，集电极开关输出的TTL等同COM端子短路的时候为ON（Ic=10mA以下） ･ 毛重・净重切换/ 数字零点/ 去皮重/ 去皮重复位/ 保持或者是判断/ 投料・排出切换/ 累计命令/ 累计清零/ 物料命令/ 开始/ 停止/ 排出命令/ 强制排出命令/ 排出阀门打开/ 排出阀门关闭/ 物料指定选择/ 物料指定输入 |
| 接口 | ･ SIF:2线式串口（标配） ･ 232:RS232C通讯接口（选购件） ･ BCO:BCD输出接口（选购件） ･ BCI:BCD输入接口（选购件） ･ 485:RS-485通讯接口（选购件） ･ DAC:D/A转换接口（选购件） ･ ODN:DeviceNet接口（选购件） ･ CCL:CC-Link接口（选购件） |
| 显示部分 | |
| 显示器 | 字高12mm的荧光显示屏的数字显示（8位） |
|---|---|
| 显示值 | 5位(显示器是8位) 符号：最前一位显示负号 |
| 单位 | 可以从t,kg,g,N,lb,无单位之中选择 |
| 小数点 | 可以从0/0.0/0.00/0.000之中选择（有零点跟踪的功能） |
| 显示次数 | 可以从3.6.13.25次/秒之中选择（系统速度是100次/秒） |
| 超载显示 | A/D转换器输入超载“LOAD”，净重超载（5位设定）“OFL1”，max称量值+9分度“OFL2”，毛重超载（5位设定）“OFL3” |
| 中间零点 | 真正的零点（0±1/4分度）时CZ亮灯，或者是显示为各个数值的中间 |
| 状态显示 | 固定文字显示管的亮灯显示 设定/ LOCK/ 保持/ 零点异常/ 稳定/ 去皮重/ 净重/ 毛重/ RUN/ 上限/ 下限/ 零点附近/ 大投料/ 中投料/ 小投料/ 过量/ 适量/ 不足/ 终了/ 排出/ AFC（自动落差补偿） |
| 设定值显示 | 字高4mm的高亮度荧光显示管显示 物料/ 适量/ 过量/ 不足/ 大投料/ 定量前落差 |
| 累计值显示 | 字高4mm的高亮度荧光显示管显示 次数（4位）/ 累计值（9位） |
| NO.显示 | 字高4mm高亮度显示管显示 响铃NO.（2位）…序列控制时的异常号码 序列No.（3位）…序列控制时的步骤号码 |
| 一般性能 | |
| 电源电压 | AC85～110V, 102～132V, 170～220V, 187～242V(订货时指定) 50/60Hz |
|---|---|
| 消耗电力 | 约20VA |
| 使用条件 | 温度…使用温度范围 -10℃～＋40℃ 保存温度范围 －40℃～＋80℃ 湿度…85%RH以下（无凝霜） |
| 外形尺寸 | 130(W)×207(H)×150(D) mm（不含凸起部分） |
| 安装尺寸 | 127(W)×200(H)mm（※安装板的厚度在1.6mm以上） |
| 重量 | 约3kg |
| 附属品 | |
| AC输入电源线（2m） | 1 |
|---|---|
| 预备保险丝(1A) | 1 |
| 传感器输入接头（JR16PK-7S） | 1 |
| 控制信号输入/输出用接头 | 1 |
| 端子台连接用小型螺丝刀 | 1 |
| 使用说明书 | 1 |
| BCD输出用接头（BCD输出选购件安装时） | 1 |
| BCD输入用接头（BCD输入选购件安装时） | 1 |
| DeviceNet用接头（DeviceNet选购件安装时） | 1 |
| CC-link用接头（CC-link选购件安装时） | 1 |
选购件
| 品名 | 选购件安装插口……3（可以安装的组合请参照下表） |
| 232 | RS-232C通讯接口 |
|---|---|
| BCO | BCD输出 |
| BCI | BCD输入 |
| 485 | RS-485通讯接口 |
| DAC | D/A转换模块 |
| ODN | DeviceNet接口 |
| CCL | CC-Link接口 |
（参考）F800可以安装的选购件组合如下
| 安装选购件 | BCD OUT (BCO) | BCD IN (BCI) | D/A (DAC) | RS-232C (232) | RS-485 (485) | DeviceNet (ODN) | CC-Link (CCL) | ||
|---|---|---|---|---|---|---|---|---|---|
| 1台 | ◎ | ||||||||
| ◎ | |||||||||
| ◎ | |||||||||
| ◎ | |||||||||
| ◎ | |||||||||
| ◎ | |||||||||
| ◎ | |||||||||
| 2台 | ◎ | ◎ | |||||||
| ◎ | ◎ | ||||||||
| ◎ | ◎ | ||||||||
| ◎ | ◎ | ||||||||
| ◎ | ◎ | ||||||||
| ◎ | ◎ | ||||||||
| ◎ | ◎ | ||||||||
| ◎ | ◎ | ||||||||
| ◎ | ◎ | ||||||||
| ◎ | ◎ | ||||||||
| ◎ | ◎ | ||||||||
| ◎ | ◎ | ||||||||
| ◎ | ◎ | ||||||||
| ◎ | ◎ | ||||||||
| ◎ | ◎ | ||||||||
| 3台 | ◎ | ◎ | ◎ | ||||||
| ◎ | ◎ | ◎ | |||||||
| ◎ | ◎ | ◎ | |||||||
| ◎ | ◎ | ◎ | |||||||
| ◎ | ◎ | ◎ | |||||||
| ◎ | ◎ | ◎ | |||||||
| 安装选购件 | BCD OUT (BCO) | BCD IN (BCI) | D/A (DAC) | RS-232C (232) | RS-485 (485) | DeviceNet (ODN) | CC-Link (CCL) | ||
其他选购件
| 品名 | 详细 |
| CAAC2P-P2 | AC输入电源线2m |
|---|---|
| CAAC3P-CEE7/7-P1.5 | AC输入电源线（耐压250V）1.5m |
| CN3P-2P | AC输入电源线用3P-2P转换接头 |
| CA4131 | 一端带JR接头（6芯）电源线头部散状3m |
| CA4230 | JR-PRC转换电源线（6芯）0.3m |
| CA4311 | JR-PRC转换电源线（6芯） 4线式-6线式（520A用）1m |
| CN21 | BCD输出/输入用接头 |
| CN22 | 外部输入输出用57系列50p接头 |
| CN35 | RS-232C用D-Sub25pコネクタ |
| CN71 | CC-Link用接头 |
| CND01 | DeviceNet用接头 |

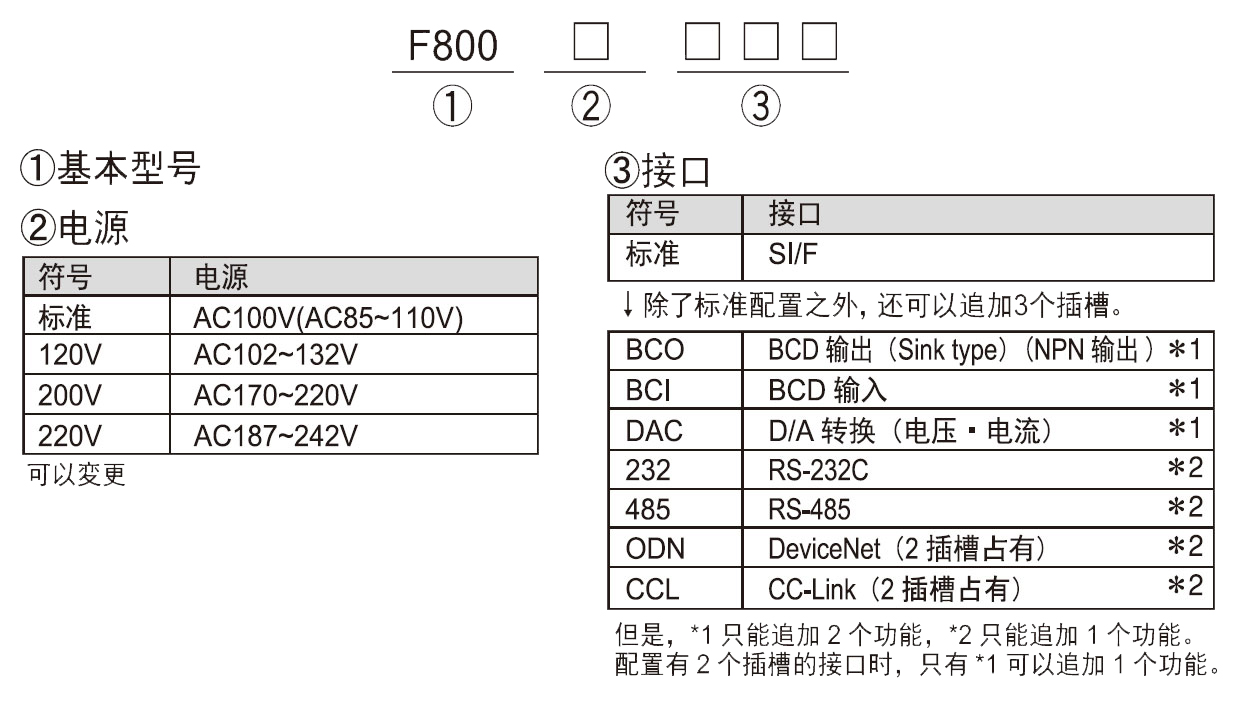

型号构成
