UNIPULSE尤尼帕斯 FC400-CCL-FA — 测力模块型
产品概要CC-Link接口标配！轻巧而小型，方便在控制盘内组装。耐干扰性强滤波＆自动滤波调整功能有2400次/秒的A/D转换，1/100000的显示分辨率。USB专用软件USB通讯接口，可记录数据、波形显示、参数设定及校准。耐干扰性强滤波＆自动滤波调整功能具备对应各种振动的低通滤波（0.1～600Hz）。以及对周期性振动有效的移动平均滤波（OFF、2～999次）。自动滤波调整可兼容精度和稳定性，自
产品概要
CC-Link接口标配！轻巧而小型，方便在控制盘内组装。
耐干扰性强滤波＆自动滤波调整功能
有2400次/秒的A/D转换，1/100000的显示分辨率。
USB专用软件
USB通讯接口，可记录数据、波形显示、参数设定及校准。
耐干扰性强滤波＆自动滤波调整功能
具备对应各种振动的低通滤波（0.1～600Hz）。
以及对周期性振动有效的移动平均滤波（OFF、2～999次）。
自动滤波调整可兼容精度和稳定性，自动寻找最佳滤波值，省去手动设定的繁琐。（也可进行手动设定）
采用DIN导轨，可组装控制盘里节省空间
轻量小型的35mm DIN导轨型
外形尺寸：34（W）×88（H）×91（D）mm（不含凸起部分）
重量：约210g

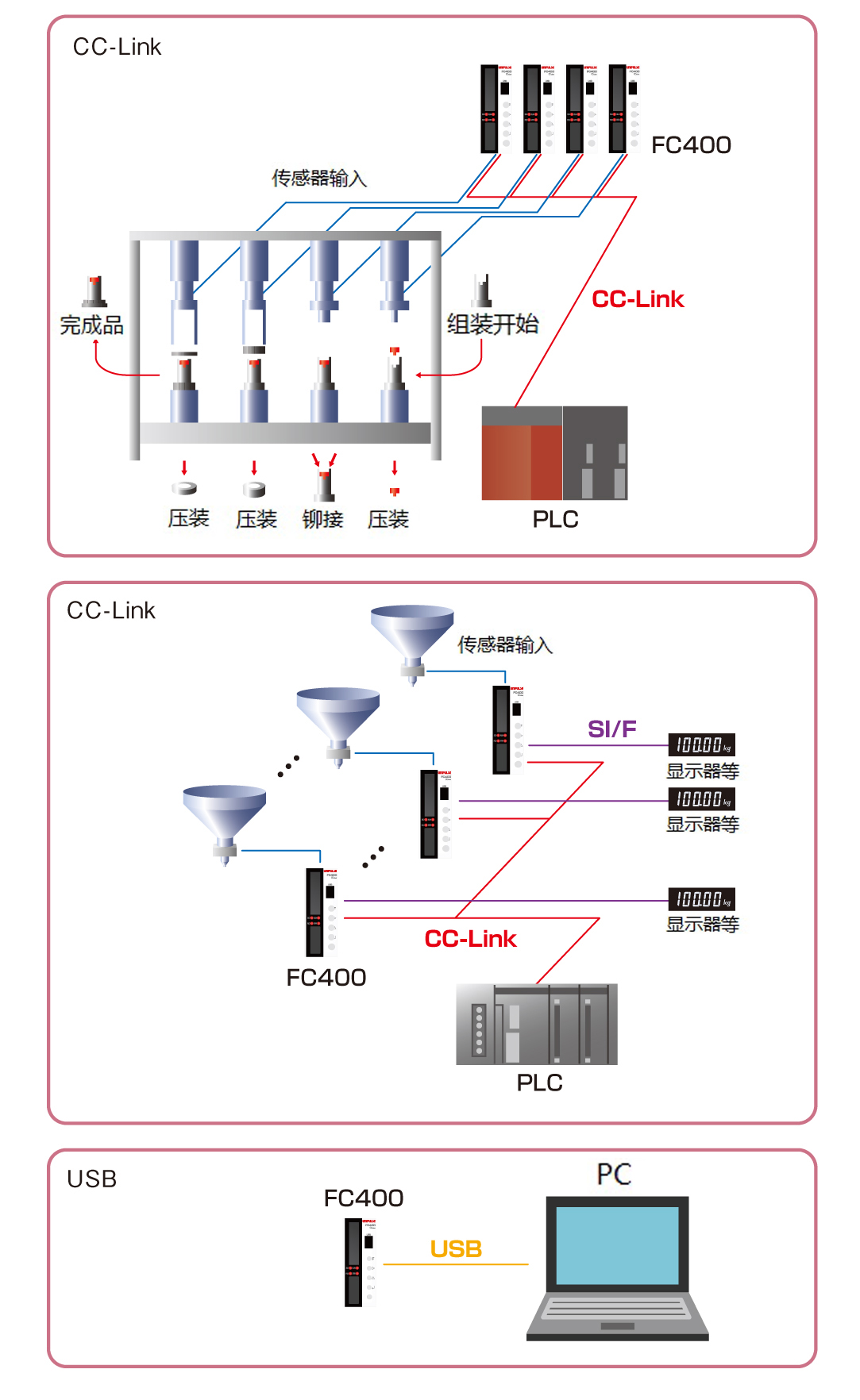

丰富的通讯接口
换算·显示输入电压值功能
可自动将传感器输出换算成mV/V并显示。
故障发生时可用于判定故障原因。
可6位数显示
采用24bitA/D转换器，可显示到6位数。
等价输入校准
只需输入就可校准与传感器的输出值相对应的重量值。
数字峰值保持、上下限判断功能
快速捕捉高速现象的变化，OK/NG判断。
技术参数
模拟部分｜显示部分｜保持功能｜外部信号｜接口｜一般性能｜附属品
| 模拟部分 | |
| 激励电压 | DC5V±5% 输出电流：90mA DC2.5V±5% 输出电流：45mA 比率方式（可以并联6个350Ω的传感器） |
|---|---|
| 信号输入范围 | －3.9～3.9mV/V |
| 零点调整范围 | 数字演算的自动调整方式 -3.0～3.0mV/V |
| 量程调整范围 | 数字演算的自动调整方式 0.01～3.8mV/V |
| 灵敏度 | 0.15μV/count(min.) |
| 精度 | 非线性： 0.01%FS以内 零点漂移： 0.0002%FS/℃ typ. 量程漂移： 1ppm/℃ typ. |
| 滤波器 | 数字低通滤波器 可变：0.1～600 Hz 移动平均滤波 OFF, 2～999次 |
| A/D转换器 | 转换速度： 2400次/秒 转换分辨率： 24bit（二进制） |
| 显示部分 | |
| 显示器 | 字高8mm 七段绿色LED数字显示 |
|---|---|
| 显示値 | 最大6位 |
| 显示次数 | 1、3、6、13、25次/秒 |
| 状态显示 | RUN, SD, RD, ERR |
| 保持功能 | |
| 保持 | 采样,峰值,谷值,峰値＆谷值,平均值 |
|---|---|
| 外部信号 | |
| 外部输出信号 （5点） | 可通过设定选择各个控制输出 晶体管的集电极输出 Vceo=30V、 Ic=50mA |
|---|---|
| 外部输入信号 （3点） | 可通过设定选择各个控制输入 接点（继电器，开关等）或者是无接点时（晶体管，集电极等） 同COM端短路的时候，变为ON *请准备外部电源DC24V。 |
| 接口 | |
| USB | USB接口 |
|---|---|
| SIF | SI/F SI/F2线式串行接口 |
| CCL | CC-Link接口 |
| 一般性能 | |
| 电源电压 | DC24V（±15%） |
|---|---|
| 消耗电力 | 4W typ |
| 使用条件 | 温度…使用温度范围：-10℃～＋50℃ 保存温度范围：－20℃～＋85℃ 湿度…85%RH以下（无凝露） |
| 外形尺寸 | 34(W)×88(H)×91(D) mm (不含凸起部分) |
| 重量 | 约210g |
| 符合CE标准 | EMC 指令 EN61326-1 |
| 附属品 | |
| 跳线 | 2 |
|---|---|
| 小型螺丝刀 | 1 |
| CC-Link接头 | 1 |
| 各種输入/输出接头 | 2 |
| 快捷手册 | 2 |
