UNIPULSE尤尼帕斯 F325 - 测力按键式类
产品概要备有模拟/数字保持功能，3000次/秒的AD转换。标准搭配串行输出(RS-485或SI/F)，可连接最多32台进行系统管理(只限RS-485)。适合于打锭机、压盖机等应用在快速动作。※D/A转换器∶电压输出，电流输出对应※BCD输出∶漏型NPN，源型PNP模拟峰值保持功能3000次/秒的AD转换传感器输出信号通过3000次/秒※处理数字化输出。※此外A/D处理能力可选30次/秒、300次/
产品概要
备有模拟/数字保持功能，3000次/秒的AD转换。
标准搭配串行输出(RS-485或SI/F)，可连接最多32台进行
系统管理(只限RS-485)。
适合于打锭机、压盖机等应用在快速动作。
标准搭配串行输出(RS-485或SI/F)，可连接最多32台进行
系统管理(只限RS-485)。
适合于打锭机、压盖机等应用在快速动作。
※D/A转换器∶电压输出，电流输出对应
※BCD输出∶漏型NPN，源型PNP
模拟峰值保持功能
3000次/秒的AD转换
传感器输出信号通过3000次/秒※处理数字化输出。
※此外A/D处理能力可选30次/秒、300次/秒。
滤波效果范围广泛，于是重视稳定性的测量也可以使用。
采用模拟、数字滤波器
可以并用模拟滤波器和数字滤波器（低通滤波器、移动平均化）、有效过滤振动以及干扰。滤波器范围广泛， 可以按现场用途选择对应的滤波器。
接口
RS-485(Modbus-RTU、或UNIPULSE格式)，可选SI/F代替RS-485（订购时指定）。
应用案例
＜测力案例＞
＜称重案例＞
电脑软件设定
通过RS-485或RS-232C，在电脑可以设定各参数并保存。
技术参数
模拟部分｜显示部分｜外部输入输出信号｜接口｜一般性能｜附属品
| 模拟部分 | |
| 激励电压 | DC10或者是2.5V±10％（设定上可切换） 输出电流 30mA以内 |
|---|---|
| 输入信号范围 | －3.0～＋3.0mV/V |
| 精度 | 非线性：0.02%/FS±1digit(3mV/V输入时) 零点漂移：0.5μV/℃ RTI以内 增益漂移：25ppm/℃以内 |
| A/D转换器 | 速度：30、300、3000次/秒（设定上可切换） 分辨率：24bit（二进制） |
| 模拟滤波器 | 低通滤波器 fc=10、30、100、300、1k、3k、10k、30kHz（设定上可切换） |
| 数字滤波器 | 滤波器1：贝塞尔低通滤波器 截至频率是采样速度的1/300以上，1/10以下情况可设定（可选无滤波器） 3000次/秒：10～300Hz、300次/秒：1.0～30.0Hz、30次/秒：0.1～3.00Hz 滤波器2：移动平均方式 OFF 2~999次 |
| 分辨率 | 1/30000（3.0mV/V输入时） |
| 模拟监测输出 | 传感器输入1mV/V当约2V（负载抵抗2kΩ以上） |
| 保持功能 | 采样、峰值（可切换模拟峰值：反应性1kHz或数字峰值） |
| 显示部分 | |
| 显示器 | 字高15mm 7段绿色LED数字显示（5位） 数値：5位 显示值：-19999～99999 小数点：显示位置可以选择（0.000、0.00、0.0、0） |
|---|---|
| 显示项目 | 状态显示：红色3φLED：HI、LO、PEAK、HOLD、绿色3φLED：OK 显示次数：从3，6，13，25次/秒中选择 |
| 外部输入输出信号 | |
| 外部输入 （3路） | DZ、HOLD、H.RESET ＜无电压接点输入＞ 可连接继电器、开关、晶体管等。通过输入接线头和COM接线头的短路、断开，输入信号。 连接晶体管时，连接漏型。 内部电源电压：DC12V、短路时电流：约4mA ＜＋COM/－COM 共用 电压输入＞（订购时指定） 可连接继电器、开关、晶体管等。通过输入接线头和COM接线头之间加电压，输入信号。 连接晶体管，＋COM时连接漏型、－COM时连接源型。 额定电压：DC27.6V max、ON条件：DC9V以上（DC24V时负载电流 约10mA）、OFF条件：DC3V以下 |
|---|---|
| 外部输出 （5路） | HI、OK、LO、自选输出1、自选输出2 （自选输出设定为上上限、下下限、警报、RUN、HOLD、零点附近、DZ答应中可选） 漏型（NPN）/ 源型（PNP）共用PhotoMOS继电器输出。 额定电压：DC30V max、额定电流：100mA max、动作时间：约1msec |
| 接口 | |
| RS-485通讯接口（Modbus-RTU或UNIPULSE格式）或SI/F（UNIPULSE格式开发串行接口） BCD输出接口（漏型NPN）（选购件） BCD输出接口（源型PNP）（选购件） D/A转换（电压输出）（选购件） D/A转换（电流输出）（选购件） RS-232C通讯接口（选购件） | |
| 一般性能 | |
| 电源电压 | AC100V～240V（+10%-15%）（自由电源）50/60Hz DC12V～24V（±15%）（订购时指定） |
|---|---|
| 消耗电量 | 10W max |
| 浪涌电流(Typ) AC电源时 | 2A、1msec：AC100V平均负载状态 （常温，开始时） 4A、1msec：AC200V平均负载状态 （常温，开始时） |
| 浪涌电流(Typ) DC电源时 | 2A、20msec：DC12V平均负载状态 （常温，开始时） 1A、50msec：DC24V平均负载状态 （常温，开始时） |
| 使用条件 | 使用温度范围: -10～+40℃ 储存温度范围: -40～+80℃ 湿度: 85%RH以下（无凝霜） |
| 外形尺寸 | 96(W)×48(H)×132.5(D) mm (不含凸起部分) |
| 安装板尺寸 | 92×45(+1-0) mm |
| 重量 | 约600g |
| 适合CE标准 | EMC指令 EN61326-1 安全规格 EN61010-1，EN62311 |
| 附属品 | |
| ・AC输入电源线* 1 ・3P-2P变换接头* 1 ・终端阻抗（RS-485时） 1 ・BCD输出用接头（BCD选购件安装时） 1 ・使用说明书 1 * AC只在AC电源的时候附带 | |
选购件
| 品名 | |
| BCO | BCD输出接口（漏型NPN） |
|---|---|
| BSC | BCD输出接口（源型PNP） |
| DAV | D/A转换（电压输出） |
| DAI | D/A转换（电流输出） |
| 232 | RS-232C通讯接口 |

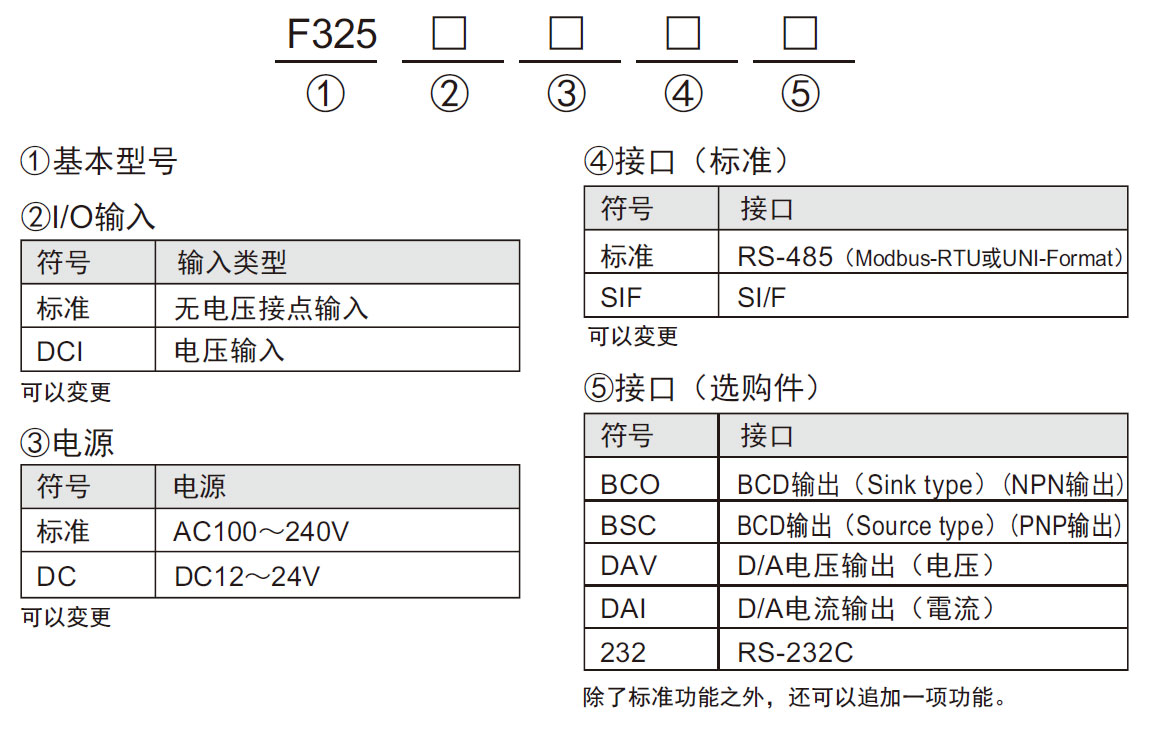

型号构成
关于LED、荧光、液晶等相关显示部分，因制造工程以及材质等原因，也许会发生微妙差别。请了解，谢谢。
