UNIPULSE尤尼帕斯 F331 - 测力按键式类
产品概要F331标配USB接口的测力仪表。外观是小型简约，其功能充实。通过PC专用软件设定并可确认测力波形图。可用推力、拉力、扭矩等工程当中的测力。特点OK/NG判断功能（上下限比较）上下限比较，可输出判断结果输出（2点）：从OK・NG・HH・HI・LO・LL中选择保持功能通过A/D变换速度300次/秒进行保持功能（采样值，峰值，谷值，峰-谷值）接口丰富USB标准装备。此外可选择BCD输出、D/A
产品概要
F331标配USB接口的测力仪表。外观是小型简约，其功能充实。通过PC专用软件设定并可确认测力波形图。可用推力、拉力、扭矩等工程当中的测力。
特点
OK/NG判断功能（上下限比较）
上下限比较，可输出判断结果
输出（2点）：从OK・NG・HH・HI・LO・LL中选择保持功能
通过A/D变换速度300次/秒进行保持功能（采样值，峰值，谷值，峰-谷值）接口丰富
USB标准装备。此外可选择BCD输出、D/A转换器（电流输出）、RS-485（Modbus-RTU・UNI-Format）、RS-232C接口等选件。专用电脑应用程序
备有专用电脑软件。通过电脑可设定F331参数、读取测定数据进行分析。
嵌入设备或想要检查时用一台电脑实现设定和管理
■嵌入设备时
进行初始设定及校准。可看波形数据进行设定，步骤很方便。开始运用后不需要电脑连接。
初始设定・校准
可读取及改写设定参数以及进行校准。检查波形状态
输入信号以波形显示。
看波形就容易判断上下限比较、保持功能状态等外部输出的调整。
■长期实验等必要分析数据时
连接电脑的状态下可读取、保存测定数据。
可记录测定数值、状态（上下限、保持）等数值10000次的数据。
通过OK/NG判断, 可确认判定结果。
■NG判断时
通过比较OK波形和NG波形,可探究原因。
主要用途
适合于压装、咬合等必要控制压力负载工程、判断自动设备工程、试验机、 生产线的品质管理。
技术参数
模拟部分｜显示部分｜设定部分｜外部信号｜接口｜一般性能｜附属品
| 模拟部分 | |
| 传感器激励电压 | DC2.5V±10% 输出电流 30mA以内：标准 激励电压5V规格对应可能（出厂时指定） （DC5V±10% 输出电流 30mA以内） |
|---|---|
| 信号输入范围 | －3.0～＋3.0mV/V |
| 精度 | 非直线性：0.02%/FS 以内(输入3 mV/V时) 零点漂移：0.5μV/℃ RTI 以内 增益漂移：0.01％/℃以内 |
| A/D转换器 | 速度：300次/秒 分辨率：24bit（二进制） |
| 保持功能 | 采样值，峰值，谷值，峰-谷值 |
| 显示部分 | |
| 显示器 | 文字高度14.2mm 7段红色LED数字显示（4位） |
|---|---|
| 显示值 | 数值4位 指示值 －9999～9999 |
| 小数点 | 显示位置可选（8.888、88.88、888.8、8888） |
| 显示项目 | 状态显示 3φ 红色LED 2个（MINUS、HOLD） 3φ 绿色LED 1个（OK） |
| 显示刷新率数 | 从 5、10、20次/秒 中选择 |
| 设定部分 | |
| 设定方法 | 经由USB通过专用计算机应用程序设定 |
|---|---|
| 数据保存 | 使用非易失性RAM（NOVRAM）保存 |
| 按键开关 | ZERO |
| 设定项目 | 校准：零点校准/量程校准（实际载荷校准、等价输入校准）、小数点位置、指示器ID、传感器ID 上上限、上限、下限、下下限、滞后、数字偏移、零点附近、上下限比较模式、移动平均滤波器、数字低通滤波器※、保持模式、 零键有效/无效、显示刷新率、外部输出选择（输出选择1、输出选择2）、BCD输出模式、BCD数据更新速率、BCD外部输出选择（输出选择1、输出选择2）、D/A输出模式、D/A零点输出、D/A全量程、RS-485通信模式、RS-485接口设定（波特率、字符长度、奇偶校验位、停止位、终止符）、 RS-485 ID、RS-485发送延迟时间、RS-232C通信模式、RS-232C接口设定（波特率、字符长度、奇偶校验位、停止位、终止符）、设定值LOCK（485/232）、校准值LOCK（485／232） ※从 3、6、12 Hz 中选择 |
| 外部信号 | |
| 比较输出（2点）、 保持/判断输入、数字调零输入 | |
| 接口 | |
| USB接口 BCD并行数据输出接口（漏型）（选件） D/A转换器接口（电流输出）（选件） RS-485通信接口（Modbus-RTU、UNI-Format）（选件） RS-232C通信接口（选件） | |
| 一般性能 | |
| 电源电压 | DC24V(±15%) |
|---|---|
| 消耗电力 | 6W max |
| 突入电流（参考值） | 0.7A、18msec：DC24V平均负载状态 （常温、开始时） |
| 使用条件 | 使用温度范围：－10～＋40℃ 保存温度范围：－40～＋80℃ 湿度：85%RH以下(无凝露) |
| 外形尺寸 | 96(W)×48(H)×132.5(D)(mm) (不含凸起部分) |
| 面板切割尺寸 | 92×45(+1-0) (mm) |
| 重量 | 约550g |
| 附属品 | |
| ・快速入门手册 1 ・BCD输出用插口(装配BCO输出选件时) 1 ・短路片(装配RS-485选件时) 1 | |
选购件
| 品名 | 详细 |
| BCO | BCD并行数据输出接口（漏型） |
|---|---|
| DAI | D/A转换器接口（电流输出） |
| 485 | RS-485通信接口（Modbus-RTU、UNI-Format） |
| 232 | RS-232C通信接口 |
其他选购件
| 品名 | 详细 |
| CN51 | BCD输出用插口 |
|---|---|
| TSU03 | 避雷模块DC用 |

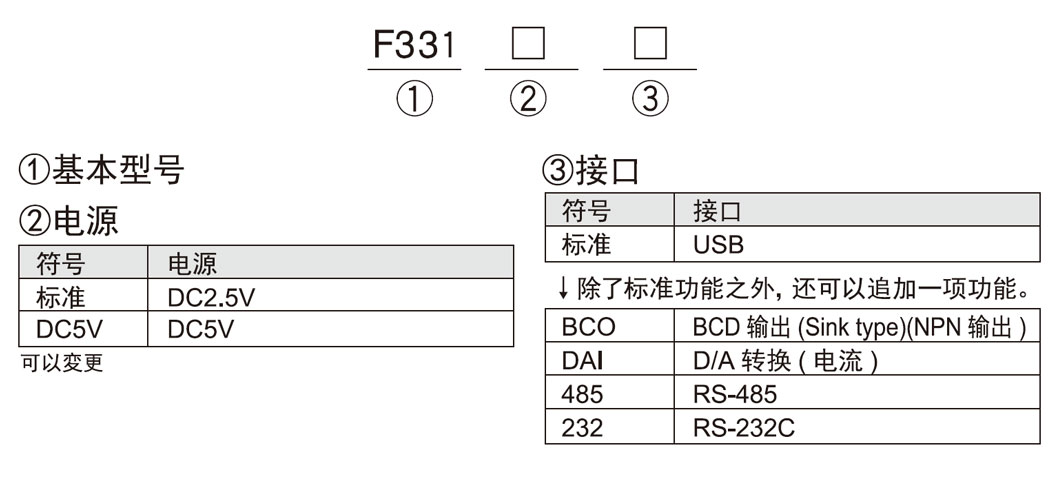

型号构成
