产品概要
可以对应双通道的应变式传感器输入的测力仪表。由于备用ch1+ch2，ch1-ch2等演算功能，适用于总重，差值，平衡等测量。是一个DIN96的小型尺寸，每个通道每秒3000次的A/D转换，并带有等效输入校正的实用机型。
特长
2ch输入
对于应变式传感器的2ch输入值，可以以演算判断的形式输出。
主显示屏显示演算值，副显示屏显示ch1,ch2的输入值。
演算功能
● ch1＋ch2･･･････････ch1的数值和ch2的数值相加
● ch1－ch2･･･････････ch1的数值和ch2的数值相减
● |ch1－ch2|･･････････ch1的数值和ch2的数值的差的绝对值
● 高位选择･････････选择ch1的数值和ch2的数值的相对较大值
● 地位选择･････････选择ch1的数值和ch2的数值的相对较小值
具有9点的判断输出功能
● 演算値：HI、OK、LO
● ch1値：HI、LO、警报输出
● ch2値：HI、LO、警报输出
数字零点&数字减值
可以用按键操作的方式选择归零。同时也装载有从显示值中减去预先设定值的功能。
负载无法清零时此功能非常地便利。
模拟输出显示
能够输出在每个ch都有的输入信号的比例电压。
滞后性上下限比较功能
上能够使其上下限比较的时机的幅度扩大。可以有效的防止各种干扰。
上下限出场时序表（演算值） 只有在ch1,ch2在HI.LO的时候可以使用。
保持功能
装配有演算值的保持（采样，峰值，谷值，平均值）功能。
能够通过外部信号进行区间的设定。
例 1）采样保持
例 2）全区间峰值保持
例 3）外部指定区间平均值保持
应用案例
技术参数
| 模拟部分 | |
| 传感器输入数 | 2通道输入（应变式传感器输入） |
|---|---|
| 激励电压 | DC10V，2.5V±5%（出厂设定） 输出电流：60mA以内（2通道合计） |
| 信号输入范围 | -3.0～+3.0mV/V |
| 精度 | 非线性：0.02%/FS±1digit以内（3.0mV/V输入时） 零点漂移：0.5μV/℃ RTI以内 量程漂移：0.01%/℃ 以内 |
| A/D转换器 | 速度…300次/秒、3000次/秒之间选择 分辨率…24bit（二进制） 1mV/V相当于1/10000 |
| 模拟滤波 | 贝塞尔低通滤波（-6dB/oct）3，30，300，1kHz之间任意选择 |
| 模拟输出 | 输出水平：输入1mV/V大约是 2V 负载阻抗：2kΩ以上 |
| 显示部分 | |
| 显示部分 | 主显示：字高14.6mm, 7段绿色LED数字显示（6位） 副显示 ：字高8mm, 7段绿色LED数字显示（5位） |
|---|---|
| 显示值 | 主显示：5位 ±8.8.8.8.8 －99999～＋99999 符号：最前一位显示负号 副显示：5位 ±8.8.8.8.8 －19999～＋19999 符号：最前一位显示负号 |
| 显示次数 | 3，6，13，25次/秒中选择 |
| 状态显示 | HI／OK／LO／PEAK／HOLD／HI（ch1）／LO（ch1）／HI（ch2）／LO（ch2） |
| 设定部分 | |
| 设定项目 | 工件设定（比较）：演算上限/ 演算下限/ ch1.2上限/ ch1.2下限 工件设定（比较/保持）：比较功能选择/ 比较功能选择/ 零点附近/ 滞后/ 演算保持功能选择/ 检测时间/ 平均值样本次数 系统设定（演算/共通动作）：MD/ SI/F功能选择/ 显示次数 系统设定（ch动作）：数字滤波/ 模拟滤波/ ZT/ D/Z同期模式/ A/D转换速度切换 校正设定（ch校正）：校正功能选择/ 零点校正/ 等效输入校正/ 实物校正/ 数字减值/ 数字零限度/ 警报上限/ 警报下限 系统设定（BCO选购件）：输出数据选择/ 输出比率/ BCD/ 进制选择 系统设定（232选购件）：通讯模式/ 通许条件/ 定义符号 系统设定（DAV/DAI选购件）：输出数据选择/ 零点量程值/ 满量程数值 自锁/初始化：设定锁死/ 键盘自锁/ 初始化/ 密码 |
|---|---|
| 保持 | 采用，峰值，谷值，平均值，区间设定，（全区间・外部・外部+时间） |
| 外部信号 | |
| 外部输入信号 （4点） | ホールド保持区间控制输入/ 保持解除输入/ 数字零点1/ 数字零点2 无电压节点输入回路（-COM Type），Ic＝10mA以下 |
|---|---|
| 外部输出信号 （11点） | 上下限比较输出（HI（ch1）・LO（ch1）・HI（ch2）・LO（ch2）・HI（演算）・OK（演算）・LO（演算））/ 保持终了输出/ 警报输出（ch1）/ 警报输出（ch2）/ RUN输出 集电极输出开关回路（Sink Type），Vceo＝30V（max） Ic＝30mA（max） |
| 接口 | SIF：2线式串口 232：RS-232C通讯接口（选购件） BCO：BCD输出（选购件） D3V：D/A电压转换输出（3ch）（选购件） DAV：D/A电压转换输出（选购件） DAI：D/A电流转换输出（选购件） |
| 一般性能 | |
| 电源电压 | AC100V～240V+10%-15%（自由电源） 50/60Hz |
|---|---|
| 消耗电力 | 10W max |
| 使用条件 | 使用温度范围: -10～+40℃ 保存温度范围: -40～+80℃ 湿度:85%RH以下（无凝霜） |
| 外形尺寸 | 96(W)×96(H)×138(D) mm (不含凸起部分) |
| 开孔尺寸 | 92×92+1-0mm |
| 重量 | 约1.0kg |
| 适合CE标准 | EMC指令 EN61326-1 安全规格 EN61010-1，EN62311 |
| 附属品 | |
| AC输入电源线（带卡口端子）* 1 AC输入电源线转换头 1 FCN系列I/O接头（带罩） 1 铁氧磁芯体 2 BCD输出用接口 （BCD选购件安装时） 1 接点开关工具（D/A选购件（3ch）安装时） 1 小型螺丝刀（D/A选购件安装时） 1 使用说明书 1 *日本国内的AC100电源用 | |
选购件
| 品名 | |
| BCO | BCD输出 |
|---|---|
| 232 | RS-232C接口 |
| D3V | D/A电压输出模块(3ch) |
| DAV | D/A电压输出模块 |
| DAI | D/A电流输出模块 |
其他选购件
| 品名 | |
| CA372-I/O | 一端带FCN接头前端为散状的3m电缆线 |
|---|---|
| CAAC3P-B3 | AC输入电源 3m |
| CAAC3P-CEE7/7-B2 | AC输入电源（耐压250V）2m |
| CN3P-2P | AC输入电源线用3P-2P转换接头 |
| CN34 | RS-232C用D-Sub9p接头 |
| CN50 | FCN系列I/O接头（带罩） |
| CN51 | BCD输出用接头 |
| CN55 | FCN系列I/O接头（带斜罩） |
| CN73 | D/A转换器(3ch)用接头 |
| CN81 | 模拟输出/输入用接头端子 |

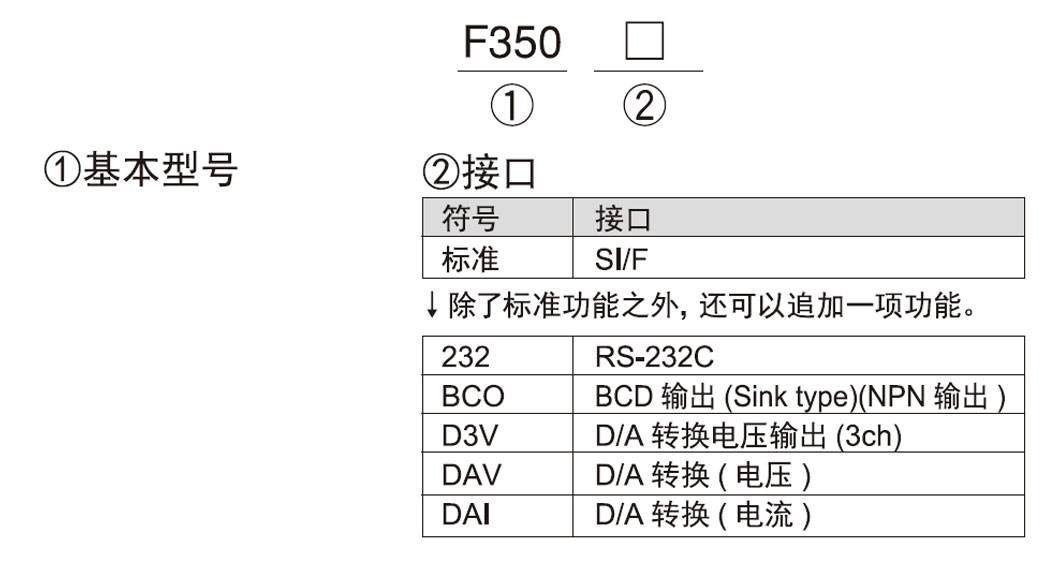

型号构成
