UNIPULSE尤尼帕斯 URT-20-5K - 二分力传感器
产品概要推力·扭力可同时测定！允许过载400%！2kHz响应速度的二分力传感器FS200附属线缆主要应用● 测量轴承的推力和旋转摩擦力● 测量珩磨机的推力和扭矩● 测量攻丝中的推力和扭矩技术参数型号传感器 : URT-20-5K 、仪表 : FS200额定容量Mz : ±20Nm Fz : 5kN电源输入DC24V±15%消耗电流150mA以下负载信号输出Mz, Fz : ±5V负载电阻2kΩ以上
产品概要
推力·扭力可同时测定！
允许过载400%！
2kHz响应速度的二分力传感器
FS200附属线缆
主要应用
● 测量轴承的推力和旋转摩擦力
● 测量珩磨机的推力和扭矩
● 测量攻丝中的推力和扭矩
技术参数
| 型号 | 传感器 : URT-20-5K 、仪表 : FS200 |
|---|---|
| 额定容量 | Mz : ±20Nm Fz : 5kN |
| 电源输入 | DC24V±15% |
| 消耗电流 | 150mA以下 |
| 负载信号输出 | Mz, Fz : ±5V |
| 负载电阻 | 2kΩ以上 |
| 响应速度 | 2kHz |
| 输入出信号 | 输入：自动归零指令 输出：自动归零响应 |
| 允许过载 | Mz : 500%FS Fz : 400%FS |
| 非线性 | Mz : 0.1%FS typ. Fz : 0.5%FS |
| 滞后性 | Mz : 0.1%FS typ. Fz : 0.5%FS |
| 重复性 | Mz : 0.1%FS typ. Fz : 0.5%FS |
| 串扰 | Mz(20Nm) → Fz:0.05kN以下 Fz(5kN) → Mz:0.2Nm以下 |
| 补偿温度范围 | 0～+40℃ |
| 允许温度范围 | －10～+50℃ |
| 零点的温度影响 | 0.1%FS/℃ |
| 输出的温度影响 | 0.05%FS/℃ |
| 传感器材质 | 不锈钢 |
| 重量 | 传感器：250g、仪表：180g （不含线缆） |
※上述参数为传感器（URT-20-5K）与专用测力仪表（FS200）配套使用时的参数。
※Fz的0～-5V在以上精度的保证范围之外。

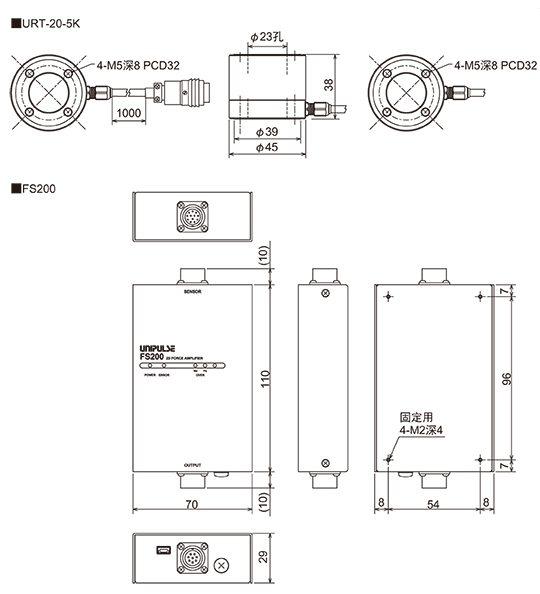

外形寸法
