UNIPULSE尤尼帕斯 UPP-100NX3 - 三分力传感器
产品概要3方向（X，Y，Z）的力同时测定允许过载500%专用仪表 FS300Fx, Fy, Fz（3轴）的额定容量为±5V电压输出。跟UPP-100NX3传感器连接，只需DC24V的电压。技术参数型号传感器 : UPP-100NX3、仪表 : FS300额定容量Fx, Fy : ±100N、Fz : 100N电源输入DC24V±15%消耗电流150mA以下负载信号输出Fx、Fy、Fz：±5V负载电
产品概要
3方向（X，Y，Z）的力同时测定
允许过载500%

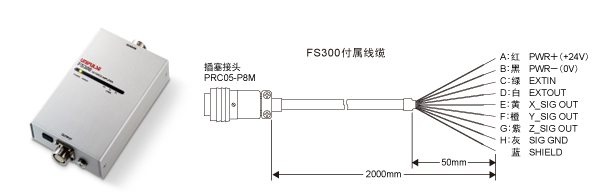

专用仪表 FS300
Fx, Fy, Fz（3轴）的额定容量为±5V电压输出。
跟UPP-100NX3传感器连接，只需DC24V的电压。
技术参数
| 型号 | 传感器 : UPP-100NX3、仪表 : FS300 |
|---|---|
| 额定容量 | Fx, Fy : ±100N、Fz : 100N |
| 电源输入 | DC24V±15% |
| 消耗电流 | 150mA以下 |
| 负载信号输出 | Fx、Fy、Fz：±5V |
| 负载电阻 | 2kΩ以上 |
| 响应速度 | 2kHz |
| 输入出信号 | 输入：自动归零指令 输出：自动归零响应 |
| 允许过载 | 500%FS |
| 非线性 | 0.5%FS |
| 滞后性 | 0.5%FS |
| 重复性 | 0.5%FS |
| 补偿温度范围 | 0～+40℃ |
| 允许温度范围 | －10～+50℃ |
| 零点的温度影响 | 0.5%FS/℃ |
| 输出的温度影响 | 0.05%FS/℃ |
| 传感器材质 | 铝合金 |
| 重量 | 传感器：70g、仪表：180g （不含线缆） |
| 传感器电缆线 | 屏蔽软电缆：1m（含接头） |
※上述参数为传感器（UPP100NX3）与专用测力仪表（FS300）配套使用时的参数。
※Fz的0～-5V在以上精度的保证范围之外。

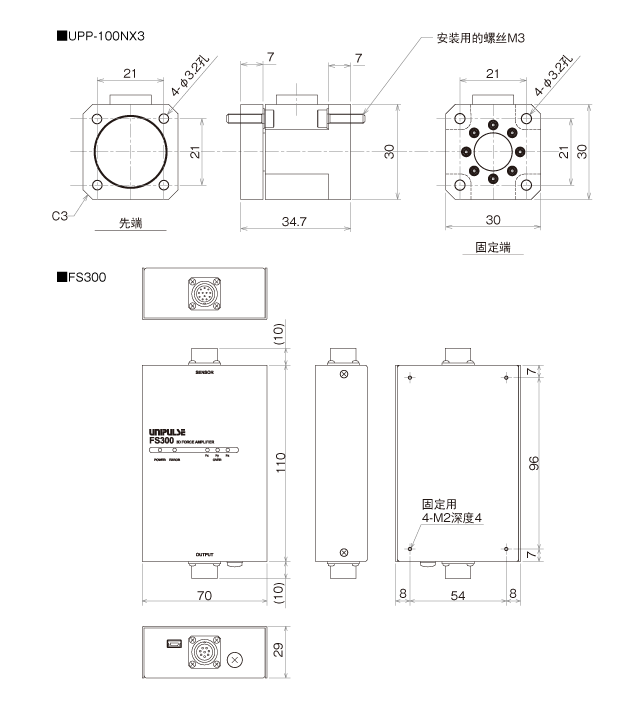

外形尺寸
