UNIPULSE尤尼帕斯 UNCLB - 测力拉伸・压缩传感器
产品概要小型・轻量方便使用的拉伸压缩型两用传感器。容量500N, 1kN, 2kN, 5kN不锈钢制小型・轻量方便使用的拉伸压缩型两用传感器技术参数型号UNCLB-500NUNCLB-1KNUNCLB-2KNUNCLB-5KN额定容量5001k2k5kN额定输出0.5±10%1±10%1.5±10%2±0.5%mV/V允许过载120150%R.C.零点平衡±10%R.O.非线性0.50.15%R.
产品概要
小型・轻量方便使用的拉伸压缩型两用传感器。
容量500N, 1kN, 2kN, 5kN
不锈钢制
小型・轻量方便使用的拉伸压缩型两用传感器
技术参数
| 型号 | UNCLB-500N | UNCLB-1KN | UNCLB-2KN | UNCLB-5KN | |
|---|---|---|---|---|---|
| 额定容量 | 500 | 1k | 2k | 5k | N |
| 额定输出 | 0.5±10% | 1±10% | 1.5±10% | 2±0.5% | mV/V |
| 允许过载 | 120 | 150 | %R.C. | ||
| 零点平衡 | ±10 | %R.O. | |||
| 非线性 | 0.5 | 0.15 | %R.O. | ||
| 滞后性 | 0.5 | 0.15 | %R.O. | ||
| 重复性 | 0.3 | 0.1 | %R.O. | ||
| 补偿温度范围 | －10～＋60 | ℃ | |||
| 允许温度范围 | －20～＋70 | ℃ | |||
| 零点的温度影响 | 0.5 | %R.O./10℃ | |||
| 输出的温度影响 | 0.5 | %R.O./10℃ | |||
| 输入端子间阻抗 | 约350 | Ω | |||
| 输出端子间阻抗 | 约350 | Ω | |||
| 推荐激励电压 | 2.5 | 10 | V | ||
| 允许激励电压 | 6 | 15 | V | ||
| 绝缘阻抗(DC50V) | 1000 | MΩ | |||
| 电缆线 | φ3 4芯屏蔽电缆线 3m 头部散状 | φ6 4芯屏蔽电缆线 5m 头部散状 | |||
| 电缆线配色 | ＋EXC：红 ＋SIG：白 －EXC：蓝 －SIG：黑 SHIELD：裸线（500N、1kN、2kN） 黄（5kN） | ||||
| 传感器材质 | 不锈钢制 | ||||
| 负载的弯度 | 500N：0.01 1KN：0.02 2KN：0.03 5KN：0.06 | mm | |||
| 固有频率 | 500N：16 1KN：16 2KN：19 5KN：10 | kHz | |||
| 重量 | 500N：85 1KN：85 2KN：85 5KN：500 | g | |||
| RoHS指令 * | 2011/65/EU (EU)2015/863 | ||||
*CE对应对象：UNCLB-500N、1kN、2kN

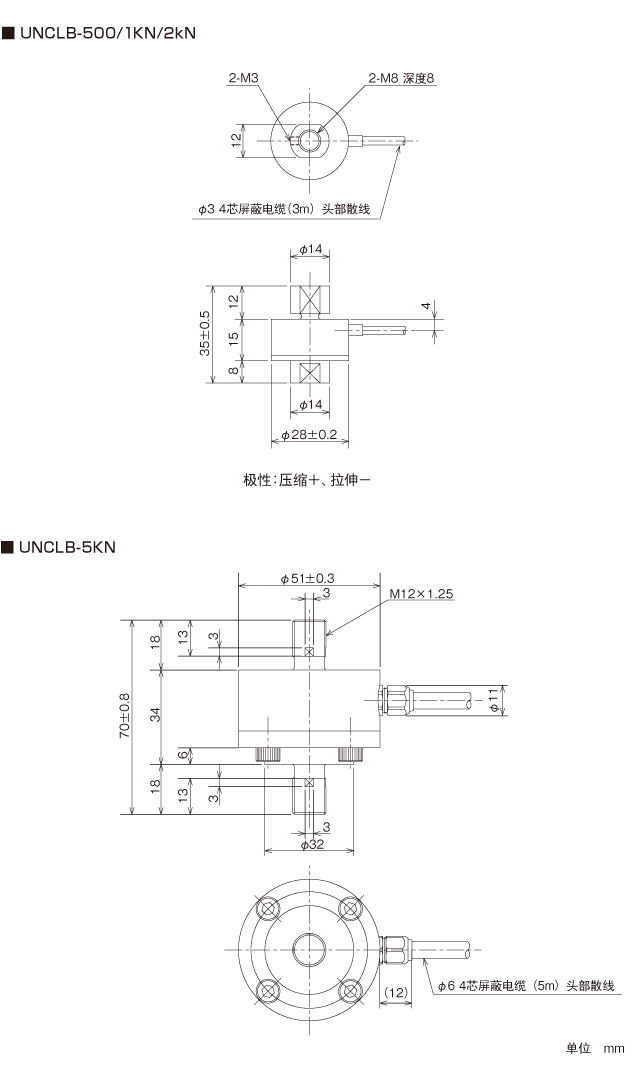

外形尺寸
