UNIPULSE尤尼帕斯 USM - 测力拉伸・压缩传感器
产品概要允许过载500％ ! 超微型拉伸、压缩两用传感器容量1N, 2N, 5N, 10N, 20N, 50N超微型: 11W×14H×4D mm允许过载500%适合线张力测量以及注射针的针尖刺穿力试验超小型安装时节省空间。安装简单上下2端设有螺孔，便于与驱动机构前端的安装。技术参数型号USM-1NUSM-2NUSM-5NUSM-10NUSM-20NUSM-50N额定容量1, 25, 10, 20
产品概要
允许过载500％ ! 超微型拉伸、压缩两用传感器
容量1N, 2N, 5N, 10N, 20N, 50N
超微型: 11W×14H×4D mm
允许过载500%
适合线张力测量以及注射针的针尖刺穿力试验
超小型
安装时节省空间。
安装简单
上下2端设有螺孔，便于与驱动机构前端的安装。
技术参数
| 型号 | USM-1N USM-2N | USM-5N USM-10N USM-20N USM-50N | |
|---|---|---|---|
| 额定容量 | 1, 2 | 5, 10, 20, 50 | N |
| 额定输出 | 约0.4 | mV/V | |
| 允许过载 | 500 | %R.C. | |
| 零点平衡 | ±0.3 | mV/V | |
| 非线性 | 0.2 | 0.1 | %R.O. |
| 滞后性 | 0.2 | 0.1 | %R.O. |
| 重复性 | 0.1 | %R.O. | |
| 补偿温度范围 | -10～+60 | ℃ | |
| 允许温度范围 | -20～+70 | ℃ | |
| 零点的温度影响 | 1 | %R.O./10℃ | |
| 输出的温度影响 | 1 | %R.O./10℃ | |
| 输入端子间阻抗 | 约1000 | Ω | |
| 输出端子间阻抗 | 约1000 | Ω | |
| 推荐激励电压 | 5 | V | |
| 允许激励电压 | 7.5 | V | |
| 绝缘阻抗 | 1000以上 | MΩ | |
| 电缆线 | φ2 4芯屏蔽电缆线 1m 头部散状 | ||
| 电缆线配色 | ＋EXC：红 ＋SIG：绿 －EXC：（黑/蓝） －SIG：白 SHIELD | ||
| 传感器材质 | 铝合金 | ||
| 负载的弯度 | 1N：0.006 2N：0.007 5N：0.005 10N：0.011 20N：0.011 50N: 0.023 | mm | |
| 固有频率 | 1N：2.7 2N：3.1 5N：3.8 10N：3.3 20N：4.1 50N: 4.3 | kHz | |
| 重量 | 2（不含电缆） | 3（不含电缆） | g |
| RoHS指令 | 2011/65/EU (EU)2015/863 | ||

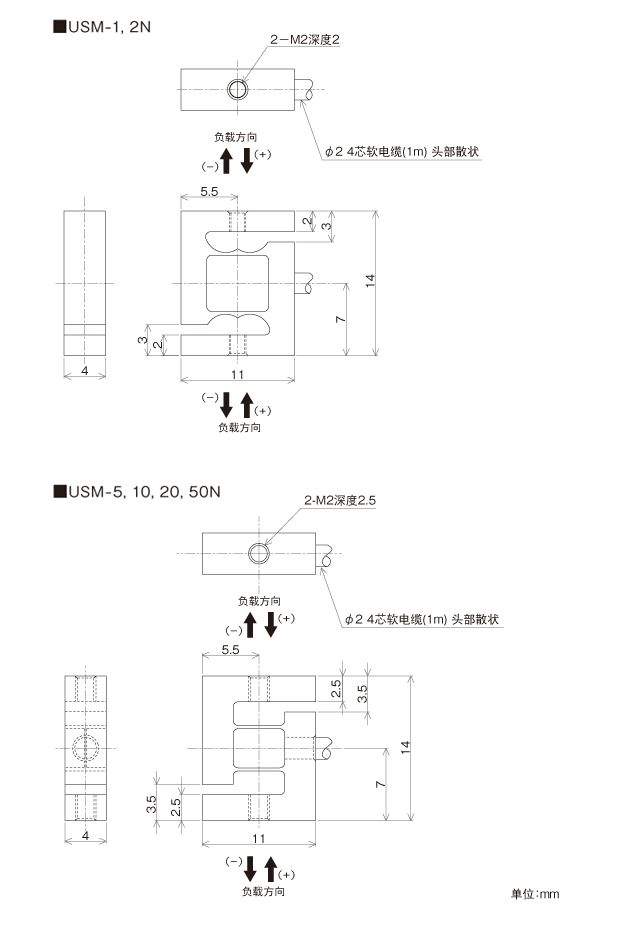

外形尺寸
