UNIPULSE尤尼帕斯 UNTCH - 测力压缩传感器
产品概要冲压·压入型测力传感器。适用于压入・夹紧等负荷管理。容量5kN，10kN，20kN，50kN，100kN特殊合金钢适用于压入・夹紧等负荷管理技术参数型号UNTCH-5KN, UNTCH-10KN, UNTCH-20KN,UNTCH-50KN, UNTCH-100KN额定容量5k, 10k, 20k, 50k, 100kN额定输出1±1%mV/V允许过载120%R.C.零点平衡±5%R.O.
产品概要
冲压·压入型测力传感器。适用于压入・夹紧等负荷管理。
容量5kN，10kN，20kN，50kN，100kN
特殊合金钢
适用于压入・夹紧等负荷管理
技术参数
| 型号 | UNTCH-5KN, UNTCH-10KN, UNTCH-20KN, UNTCH-50KN, UNTCH-100KN | ||
|---|---|---|---|
| 额定容量 | 5k, 10k, 20k, 50k, 100k | N | |
| 额定输出 | 1±1% | mV/V | |
| 允许过载 | 120 | %R.C. | |
| 零点平衡 | ±5 | %R.O. | |
| 非线性 | 0.5 | %R.O. | |
| 滞后性 | 0.5 | %R.O. | |
| 补偿温度范围 | －10～＋70 | ℃ | |
| 允许温度范围 | －30～＋80 | ℃ | |
| 零点的温度影响 | 0.1 | %R.O./10℃ | |
| 输出的温度影响 | 0.1 | %R.O./10℃ | |
| 输入端子间阻抗 | 约350 | Ω | |
| 输出端子间阻抗 | 约350 | Ω | |
| 推荐激励电压 | 10 | V | |
| 允许激励电压 | 20 | V | |
| 绝缘阻抗(DC50V) | 2000以上 | MΩ | |
| 电缆线 | φ6 4芯屏蔽电缆线 3m 头部散状 | ||
| 电缆线配色 | ＋EXC：红 ＋SIG：白 －EXC：蓝 －SIG：黑 SHIELD | ||
| 传感器材质 | 特殊合金钢 | ||
| 负载的弯度 | 5KN：0.025 10KN：0.025 20KN：0.045 50KN：0.050 100KN：0.065 | mm | |
| 固有频率 | 5KN：13 10KN：7 20KN：11 50KN：14 100KN：20 | kHz | |
| 重量 | 5KN：0.3 10KN：0.95 20KN：1.0 50KN：1.0 100KN：1.0 | kg | |
| RoHS指令 * | 2011/65/EU (EU)2015/863 | ||
*CE对应对象：UNTCH-50kN

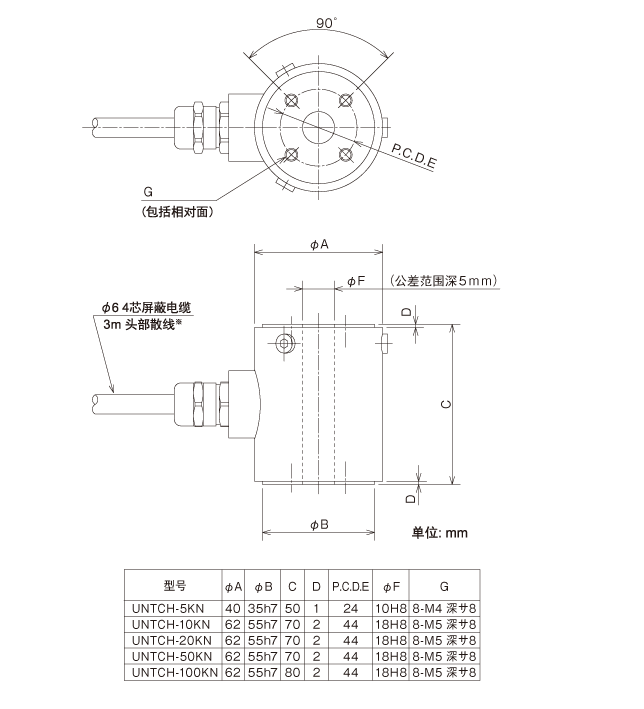

外形尺寸
