UNIPULSE尤尼帕斯 UNBF - 测力压缩传感器
产品概要压缩型测力传感器。小型，薄所以容易安装。容量300N，500N，1kN，2kN，3kN，5kN，10kN，20kN，30kN，300kN，500kN不锈钢制小型，薄所以容易安装技术参数型号UNBF-300N, UNBF-500N, UNBF-1KN, UNBF-2KN, UNBF-3KN, UNBF-5KN, UNBF-10KN, UNBF-20KNUNBF-30KN, UNBF-300K
产品概要
压缩型测力传感器。小型，薄所以容易安装。
容量300N，500N，1kN，2kN，3kN，5kN，10kN，20kN，30kN，300kN，500kN
不锈钢制
小型，薄所以容易安装
技术参数
| 型号 | UNBF-300N, UNBF-500N, UNBF-1KN, UNBF-2KN, UNBF-3KN, UNBF-5KN, UNBF-10KN, UNBF-20KN | UNBF-30KN, UNBF-300KN, UNBF-500KN | |
|---|---|---|---|
| 额定容量 | 300, 500, 1k, 2k, 3k, 5k, 10k, 20k | 30k, 300k, 500k | N |
| 额定输出 | 2±0.5% | mV/V | |
| 允许过载 | 150 | %R.C. | |
| 零点平衡 | ±10 | %R.O. | |
| 非线性 | 0.2 | 0.35 | %R.O. |
| 滞后性 | 0.2 | 0.35 | %R.O. |
| 重复性 | 0.1 | 0.20 | %R.O. |
| 补偿温度范围 | －10～＋60 | ℃ | |
| 允许温度范围 | －20～＋70 | ℃ | |
| 零点的温度影响 | 0.1 | %R.O./10℃ | |
| 输出的温度影响 | 0.1 | %R.O./10℃ | |
| 输入端子间阻抗 | 约400 | Ω | |
| 输出端子间阻抗 | 约350 | Ω | |
| 推荐激励电压 | 10 | V | |
| 允许激励电压 | 20 | V | |
| 绝缘阻抗(DC50V) | 1000以上 | MΩ | |
| 电缆线 | φ6 4芯屏蔽电缆线 3m 头部散状 | φ8 4芯屏蔽电缆线 3m 头部散状 | |
| 电缆线配色 | ＋EXC：红 ＋SIG：白 －EXC：蓝 －SIG：黑 SHIELD：黄 | ||
| 传感器材质 | 不锈钢制 | ||
| 负载的弯度 | 300N：0.060 500N：0.040 1KN：0.040 2KN：0.035 3KN：0.035 5KN：0.035 10KN：0.055 20KN：0.050 30KN：0.130 300KN：0.250 500KN：0.350 | mm | |
| 固有频率 | 300N：2.8 500N：3.6 1KN：5.4 2KN：7.8 3KN：9.3 5KN：13 10KN：16 20KN：23 30KN：9 300KN：8.9 500KN：6.2 | kHz | |
| 重量 | 300N：0.4 500N：0.4 1KN：0.4 2KN：0.4 3KN：0.4 5KN：0.4 10KN：0.4 20KN：0.4 30KN：1.8 300KN：8.5 500KN：13 | kg | |
| RoHS指令 | 2011/65/EU (EU)2015/863 | ||
*CE对应对象：UNBF-300N、500N、1KN、2KN、3KN、5KN、10KN、20KN、30KN、300KN

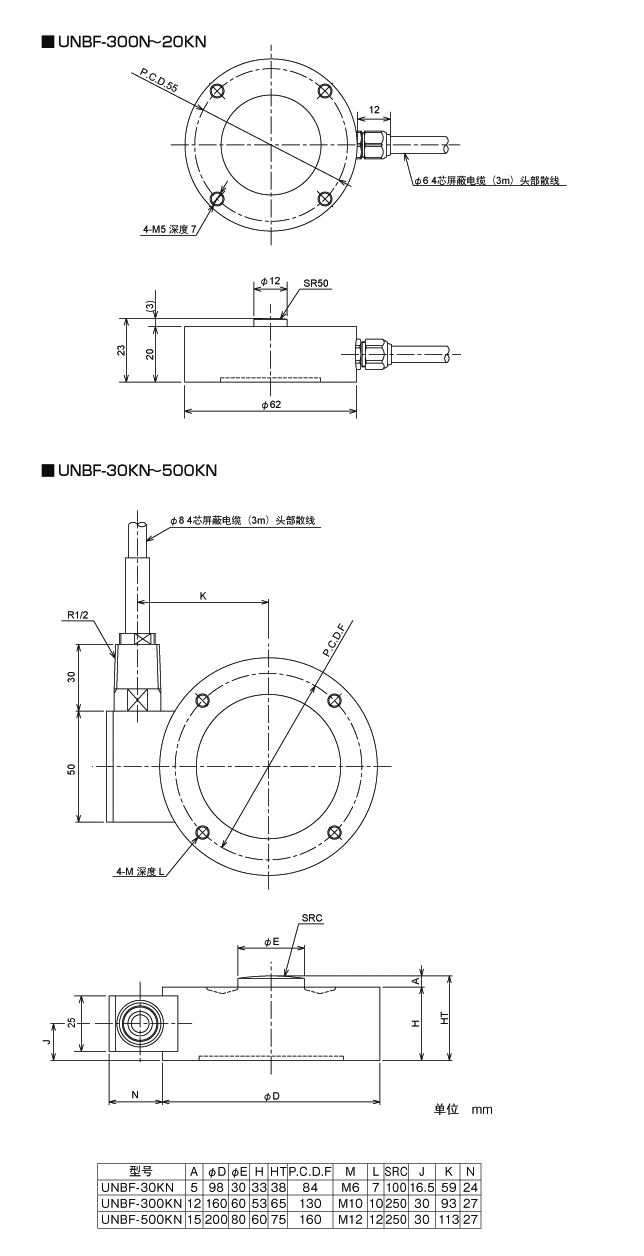

外形尺寸
