UNIPULSE尤尼帕斯 UST - 测力压缩传感器
产品概要● 直径φ10mm、高度2.3mm的超薄型尺寸● 容量:50N、100N、200N、500N● 方便导入新设备或改造现有设备● 适合测量多个排列的负载分布技术参数型号UST-50N, UST-100N, UST-200N, UST-500N额定容量50N, 100N, 200N, 500N额定输出约1mV/V允许过载150%R.C.零点平衡±20%R.O.非线性0.7%R.O.以下滞后性0
产品概要
● 直径φ10mm、高度2.3mm的超薄型尺寸
● 容量:50N、100N、200N、500N
● 方便导入新设备或改造现有设备
● 适合测量多个排列的负载分布
技术参数
| 型号 | UST-50N, UST-100N, UST-200N, UST-500N |
|---|---|
| 额定容量 | 50N, 100N, 200N, 500N |
| 额定输出 | 约1mV/V |
| 允许过载 | 150%R.C. |
| 零点平衡 | ±20%R.O. |
| 非线性 | 0.7%R.O.以下 |
| 滞后性 | 0.7%R.O.以下 |
| 重复性 | 0.1%R.O.以下 |
| 补偿温度范围 | 0～＋60℃ |
| 允许温度范围 | －10～＋70℃ |
| 零点的温度影响 | 1%R.O./10℃以下 |
| 输出的温度影响 | 1%R.O./10℃以下 |
| 输入端子间阻抗 | 约350Ω |
| 输出端子间阻抗 | 约350Ω |
| 推荐激励电压 | 2.5<v< td=""> |
| 最大激励电压 | 5V |
| 绝缘阻抗(DC50V) | 1000MΩ以上 |
| 电缆线 | φ1.6 4芯屏蔽电缆线 1m 头部散状 |
| 电缆线配色 | ＋EXC：红 ＋SIG：绿 －EXC：黑 －SIG：白 SHIELD |
| 传感器材质 | 不锈钢制 |
| 负载的弯度 | 50N：0.003mm 100/200N：0.004mm 500N：0.005mm |
| 固有频率 | 50N：140kHz 100N：160kHz 200/500N：180kHz |
| 重量 | 2g |
| RoHS指令 | 2011/65/EU (EU)2015/863 |

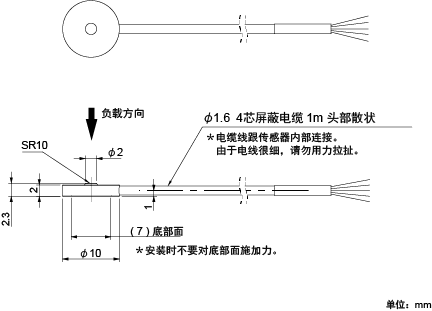

外形尺寸
