UNIPULSE尤尼帕斯 UTMV - 防滴・防锈型旋转扭矩传感器
产品概要防滴・防锈系列 扭矩传感器防滴・防锈、非接触旋转扭矩传感器终于出来了！备有IP65同等的防护等级，可在雨水・尘埃・油雾等环境下使用■ 保护等级：IP65相当■ 采用不锈钢，对抗生绣■ 迷宫式结构（标配）方便使用在风车、水车等室外被淋上雨水、海水环境■ 特氟隆密封旋转结构：选件(S)尘挨、油雾等环境下可使用■ 键槽：选购件（K）■ 容量：0.1・0.5・1・5・10・50・100・500・1
产品概要
防滴・防锈系列 扭矩传感器
防滴・防锈、非接触旋转扭矩传感器终于出来了！
备有IP65同等的防护等级，可在雨水・尘埃・油雾等环境下使用
■ 保护等级：IP65相当
■ 采用不锈钢，对抗生绣
■ 迷宫式结构（标配）方便使用在风车、水车等室外被淋上雨水、海水环境
■ 特氟隆密封旋转结构：选件(S)尘挨、油雾等环境下可使用
■ 键槽：选购件（K）
■ 容量：0.1・0.5・1・5・10・50・100・500・1000・5000Nｍ
★☆Please contact us now for product trial or demonstration!☆★
方便使用在风车、水车等室外被淋上雨水、海水环境

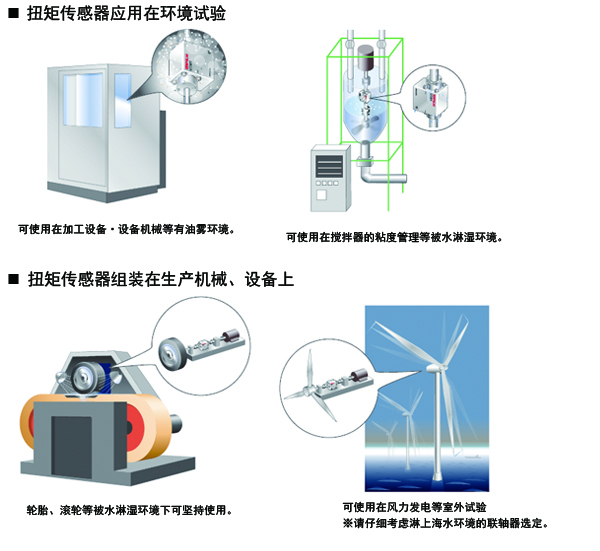

应用案例
关于迷宫式构造・氟树脂密封旋转构造(选件：(S))
标准为迷宫式构造适合于被雨水・海水淋湿环境。
选件的氟树脂密封旋转构造适合于尘挨・油雾环境。
提醒：氟树脂密封旋转有磨损，使用次数有限。
| 构造 | 迷宫式构造 | 氟树脂密封旋转构造 |
|---|---|---|
| 防滴环境 | 使用可能 | 使用可能 |
| 尘挨・油雾环境 | 不适合于微细的尘挨・油雾 | 使用可能 |
| 起始扭矩 | 微小 | 最大10％（0.1Nm时） |
| 允许转速范围 | 10000rpm（0.1Nm时） | 2120rpm（0.1Nm时） |
| 更换零件 | 无需 | 需要（定期） |
技术参数
标准：迷宫式构造、（S）：氟树脂密封旋转构造
| UTMV -0.1Nm | UTMV -0.5Nm | UTMV -1Nm | UTMV -5Nm | UTMV -10Nm | ||||||
| 测量范围 | ±0.1Nm | ±0.5Nm | ±1Nm | ±5Nm | ±10Nm | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| 密封结构 | 标准 | （S） | 标准 | （S） | 标准 | （S） | 标准 | （S） | 标准 | （S） |
| 电源输入 | DC24V ±15％ | |||||||||
| 消耗电流 | 100 mA 以下 | |||||||||
| 输出范围 | ±5V DC 负载电阻:2kΩ以上 | |||||||||
| 反应性能 | 1kHz | |||||||||
| 脉冲输出 | 1转输出4个脉冲 开路集电极输出 额定值DC30V 10mA | |||||||||
| 允许过载 | 500%FS | |||||||||
| 非线性 | 0.03%FS | |||||||||
| 滞后 | 0.03%FS | |||||||||
| 重复性 | 0.03%FS | |||||||||
| 运行温度范围 | －10～＋50℃ | |||||||||
| 零点温度影响 | 0.01%FS/℃ | |||||||||
| 输出温度影响 | 0.01%FS/℃ | |||||||||
| 允许转速范围 （rpm） | 10000 | 2120 | 10000 | 1590 | 10000 | 1590 | 9000 | 1060 | 9000 | 1060 |
| 扭力常数（Nm/rad） | 11.13 | 89.5 | 172 | 897 | 1400 | |||||
| 额定扭转角 | 8.99 ×10-3rad （0.515°） | 5.59 ×10-3rad （0.320°） | 5.83 ×10-3rad （0.334°） | 5.58 ×10-3rad （0.320°） | 7.14 ×10-3rad （0.409°） | |||||
| 惯性力矩（kgm2） | 1.15 × 10-6 | 0.99 × 10-6 | 2.19 × 10-6 | 1.90 × 10-6 | 2.22 × 10-6 | 1.93 × 10-6 | 5.60 × 10-6 | 4.90 × 10-6 | 5.70 × 10-6 | 5.00 × 10-6 |
| 框体尺寸 （W×H×D mm） | 54×50×40 | 54×50×40 | 54×50×40 | 57×55×40 | 57×55×40 | |||||
| 全长 | 97mm | 107mm | 107mm | 121mm | 121mm | |||||
| 轴径 | 5mm | 8mm | 8mm | 12mm | 12mm | |||||
| 重量 | 约390g | 约430g | 约430g | 约580g | 约580g | |||||
| 适合CE标准 | EMC指令：EN61326-1、EN61326-2-3 | |||||||||
| UTMV -50Nm | UTMV -100Nm | UTMV -500Nm | UTMV -1000Nm | UTMV -5000Nm | ||||||
| 测量范围 | ±50Nm | ±100Nm | ±500Nm | ±1000Nm | ±5000Nm | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| 密封结构 | 标准 | （S） | 标准 | （S） | 标准 | （S） | 标准 | （S） | 标准 | （S） |
| 电源输入 | DC24V ±15％ | |||||||||
| 消耗电流 | 150 mA 以下 | 160 mA 以下 | ||||||||
| 输出范围 | ±5V DC 负载电阻:2kΩ以上 | |||||||||
| 反应性能 | 1kHz | |||||||||
| 脉冲输出 | 转输出4个脉冲 开路集电极输出 额定值DC30V 10mA | |||||||||
| 容许过载 | 500%FS | |||||||||
| 非线性 | 0.03%FS | |||||||||
| 滞后 | 0.03%FS | |||||||||
| 重复性 | 0.03%FS | |||||||||
| 运行温度范围 | －10～＋50℃ | |||||||||
| 零点温度影响 | 0.01%FS/℃ | |||||||||
| 输出温度影响 | 0.01%FS/℃ | |||||||||
| 允许转速范围 （rpm） | 5700 | 680 | 4800 | 570 | 4800 | 380 | 4800 | 270 | 4000 | 180 |
| 扭力常数（Nm/rad） | 6887 | 1.64×103 | 93.6×103 | 326×103 | 1418×103 | |||||
| 额定扭转角 | 7.26 ×10-3rad （0.416°） | 6.11 ×10-3rad （0.350°） | 5.34 ×10-3rad （0.306°） | 3.07 ×10-3rad （0.176°） | 3.53 ×10-3rad （0.202°） | |||||
| 惯性力矩（kgm2） | 4.21 × 10-5 | 3.86 × 10-5 | 9.6 × 10-5 | 10.9 × 10-5 | 6.2 × 10-4 | 6.1 × 10-4 | 3.56 × 10-3 | 3.51 × 10-3 | 2.38 × 10-2 | 2.34 × 10-2 |
| 框体尺寸 （W×H×D mm） | 70×68×51 | 67×74×57 | 67×79×72 | 86×103×98 | 97×141×137 | |||||
| 全长 | 207mm | 215mm | 257mm | 326mm | 433mm | |||||
| 轴径 | 20mm | 25mm | 40mm | 60mm | 90mm | |||||
| 重量 | 约1.6kg | 约2.1kg | 约4.0kg | 约10.5kg | 约28.3kg | |||||
| 适合CE标准 | EMC指令：EN61326-1、EN61326-2-3 | |||||||||
