UNIPULSE尤尼帕斯 UTMⅡ - 旋转扭矩传感器

UNIPULSE尤尼帕斯 UTMⅡ - 旋转扭矩传感器

非线性0.03%, 非接触式,放大器内置, 小型轻便非线性0.03%、稳定性好备有1/10000的分辨率，并实现零点稳定。非接触式、无需电刷更换没有电刷等接触部分，不需要定期维护和更换零件。允许转速范围 25000 rpm（0.05～10Ｎｍ）起动扭矩小起动扭矩非常小，只有0.00001Nm（UTMⅡ-0.05Nm）扭矩值±5V电压输出同时检测扭矩和转速通过扭矩和旋转脉冲信号，可实时测量功率。

在线询价

非线性0.03%, 非接触式,放大器内置, 小型轻便

非线性0.03%、稳定性好
备有1/10000的分辨率，并实现零点稳定。
非接触式、无需电刷更换
没有电刷等接触部分，不需要定期维护和更换零件。
允许转速范围 25000 rpm（0.05～10Ｎｍ）
起动扭矩小
起动扭矩非常小，只有0.00001Nm（UTMⅡ-0.05Nm）
扭矩值±5V电压输出
同时检测扭矩和转速

通过扭矩和旋转脉冲信号，可实时测量功率。

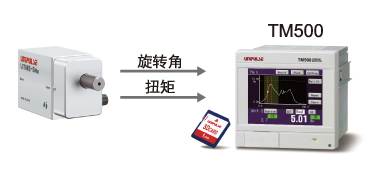

检测与角度相对的扭矩变化

在UTMⅡ上装配旋转编码器选件，可以同时管理扭矩和角度。
UTM_torque_angle

技术参数

■ 0.05Nm～10Nm

型号Ｎｍ										0.05	0.1	0.2	0.5	1	2	5	10
选购件										旋转编码器						旋转编码器键槽
外壳尺寸 W H D mm										54 50 40						57 55 40
全长 mm										74			84			97
轴直径 mm										5			8			12
消耗电流										100mA以下
转速范围										25000rpm
重量										约160g			约180g			约270g

■ 20Nm～10000Nm

型号Ｎｍ										20	50	100	200	500	1000	2000	5000	10000
选购件										旋转编码器键槽		键槽
外形尺寸 W H D mm										70 68 51		67 74 57	67 79 62	67 79 72	86 103 98	86 119 111	97 141 137	103 166 162
全长 mm										150	170	177	187	217	286	306	387	447
轴直径 mm										20		25	30	40	60	70	90	110
消耗电流										150mA以下					160mA以下
转速范围										20000rpm		15000rpm	12000rpm	10000rpm	7000rpm	6000rpm	5000rpm	4000rpm
重量										约700g		约1.1kg	约1.5kg	约2.6kg	约7.3kg	约10.5kg	约21.4kg	约36kg

■ 技术参数

电源输入

DC24V ±15％　

输出信号

±5VDC　負荷抵抗 : 2kΩ 以上

反应性能

1kHz

脉冲输出

1次旋转输出4个脉冲
集电极开路输出　额定 DC30V 10mA

允许过载

500%FS

非线性

0.03%FS

滞后

0.03%FS

重复性

0.03%FS

动作温度范围

－10～＋50℃

零点时温度影响

0.01%FS/℃

输出时温度影响

0.01%FS/℃

适合CE标准

EMC指令：EN61326-1、EN61326-2-3

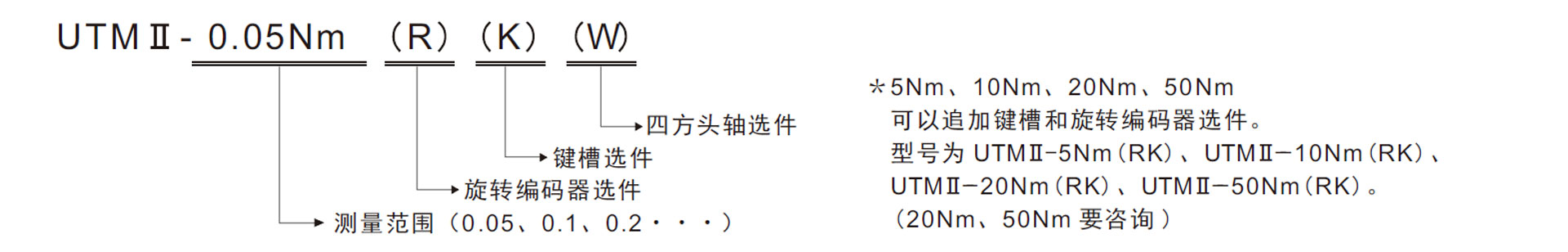

型号构成
