AITEC艾泰克直线型圆顶照明LLDEB200NW，成都西野四川供应
直顶灯（半管灯）LLDEB系列特征应用示例拍摄示例方面数据代表示例自定义示例阵容列表照射漫射光的直线型圆顶照明（半管照明） 特征●自然散热的直球顶照明（半管照明）的紧凑型，照射漫射光●高输出类型，开口宽度为100毫米●在球顶内辐射的光变成漫射光，均匀照亮工作表面●能够成像由于工件的不均匀性而产生的阴影和光晕减少 ●非常适合使用圆顶照明加速检查线，并通过提高相机分辨率来增加照度● 自然散热模型使其成
照射漫射光的直线型圆顶照明（半管照明）
特征
●自然散热的直球顶照明（半管照明）的紧凑型，照射漫射光●
高输出类型，开口宽度为100毫米
●在球顶内辐射的光变成漫射光，均匀照亮工作表面●能够成像
由于工件的不均匀性而产生的阴影和光晕减少 ●非常
适合使用圆顶照明加速检查线，并通过提高相机分辨率来增加照度
● 自然散热模型使其成为像板制造过程一样的洁净室环境 但可以使用
应用示例
钢板检测、玻璃检测、板材检测、金属表面检测、边缘检测
线传感器用光源、视觉检测用光源、图像处理用光源
线传感器用光源、视觉检测用光源、图像处理用光源
基板抗蚀剂检查
拍摄示例
● 手机键盘检查
直线（线）照明 直线
（线）照明的直射光会在按钮的凹凸处产生阴影和光晕，
从而难以识别字符。
（线）照明的直射光会在按钮的凹凸处产生阴影和光晕，
从而难以识别字符。
LLDEA均匀柔和的光线可以抑制
阴影和光晕。
阴影和光晕。

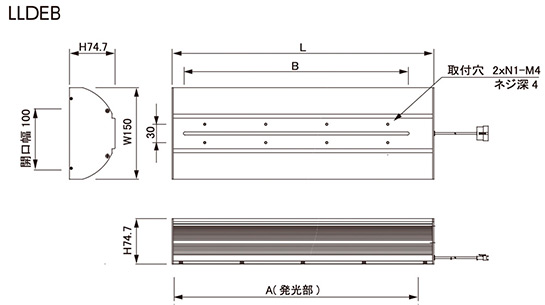

方面
* 请注意，规格可能会因产品改进而发生变化。

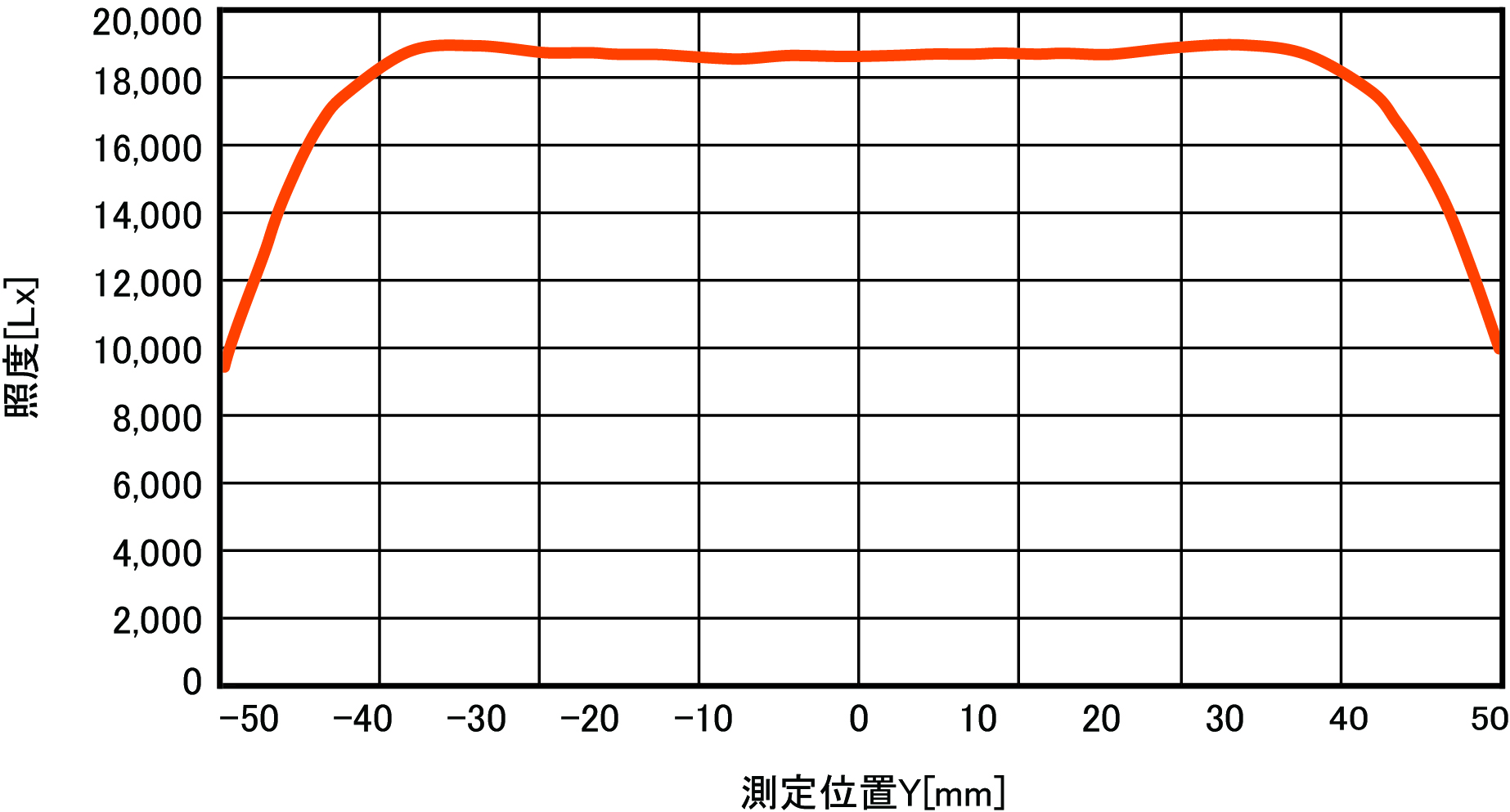

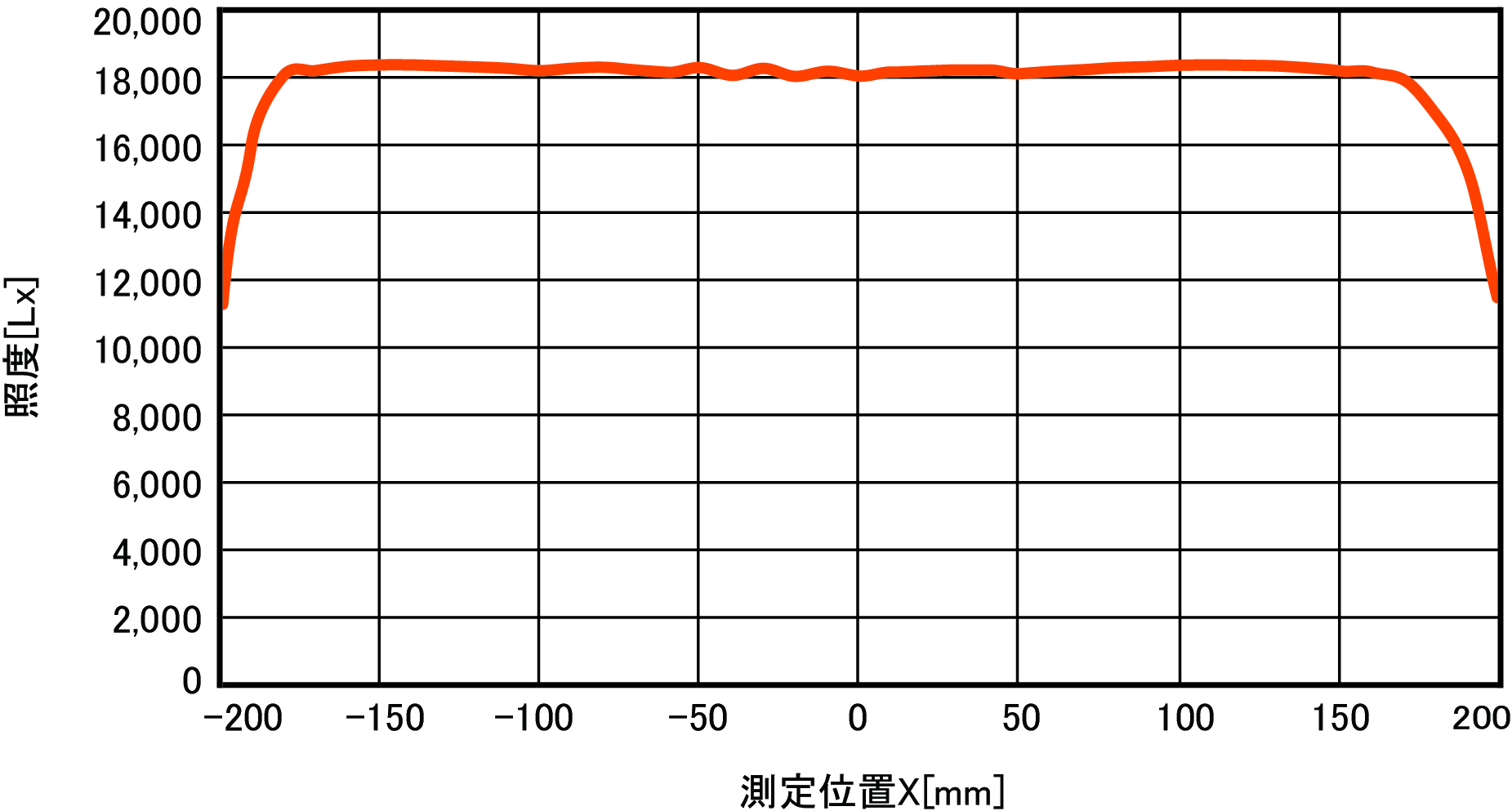

数据代表示例
自定义示例
将区域相机
的成像窗口从狭缝更改为圆孔
阵容列表
LLDEB100N *
LED发光颜色 长 / 宽 / 高 [毫米] 发光部分 A [mm] 拍摄窗口 B [mm] 输入电压 [V] 功耗（白色）[W] 重量 [公斤] 兼容电源 ○ ●●● _ _ 129x150x74.7 100 65 65 24 二十一 ※ 0.59典型 LPDC1-2430W-R6 LLDEB200N *
LED发光颜色 长 / 宽 / 高 [毫米] 发光部分 A [mm] 拍摄窗口 B [mm] 输入电压 [V] 功耗（白色）[W] 重量 [公斤] 兼容电源 ○ ●●● _ _ 229x150x74.7 200 165 24 40 * 1.04型 LPDC1-24151W-R6-B2 LLDEB300N *
LED发光颜色 长 / 宽 / 高 [毫米] 发光部分 A [mm] 拍摄窗口 B [mm] 输入电压 [V] 功耗（白色）[W] 重量 [公斤] 兼容电源 ○ ●●● _ _ 329x150x74.7 300 265 24 60 * 1.48型 LPDC1-24151W-R9-C2B2 LLDEB400N *
LED发光颜色 长 / 宽 / 高 [毫米] 发光部分 A [mm] 拍摄窗口 B [mm] 输入电压 [V] 功耗（白色）[W] 重量 [公斤] 兼容电源 ○ ●●● _ _ 429x150x74.7 400 365 24 79 * 1.93型 LPDC1-24151W-1R2-C2B2 LLDEB500N *
LED发光颜色 长 / 宽 / 高 [毫米] 发光部分 A [mm] 拍摄窗口 B [mm] 输入电压 [V] 功耗（白色）[W] 重量 [公斤] 兼容电源 ○ ●●● _ _ 529x150x74.7 500 465 24 98 * 2.37型 LPDC1-24151W1R5-C3B2 LLDEB600N *
LED发光颜色 长 / 宽 / 高 [毫米] 发光部分 A [mm] 拍摄窗口 B [mm] 输入电压 [V] 功耗（白色）[W] 重量 [公斤] 兼容电源 ○ ●●● _ _ 629x150x74.7 600 565 24 118 * 2.81典型 LPDC1-24151W-R9-C2B4 LLDEB700N *
LED发光颜色 长 / 宽 / 高 [毫米] 发光部分 A [mm] 拍摄窗口 B [mm] 输入电压 [V] 功耗（白色）[W] 重量 [公斤] 兼容电源 ○ ●●● _ _ 729x150x74.7 700 700 665 24 137 * 3.26型 LPDCJ1D-36301W-1R05 LLDEB800N *
LED发光颜色 长 / 宽 / 高 [毫米] 发光部分 A [mm] 拍摄窗口 B [mm] 输入电压 [V] 功耗（白色）[W] 重量 [公斤] 兼容电源 ○ ●●● _ _ 829x150x74.7 800 765 24 157 * 3.7典型 LPDCJ1D-36301W-1R2 LLDEB900N *
LED发光颜色 长 / 宽 / 高 [毫米] 发光部分 A [mm] 拍摄窗口 B [mm] 输入电压 [V] 功耗（白色）[W] 重量 [公斤] 兼容电源 ○ ●●● _ _ 929x150x74.7 900 865 24 176 * 4.29典型 LPDCJ1D-36301W-R68 LLDEB1000N *
LED发光颜色 长 / 宽 / 高 [毫米] 发光部分 A [mm] 拍摄窗口 B [mm] 输入电压 [V] 功耗（白色）[W] 重量 [公斤] 兼容电源 ○ ●●● _ _ 1029x150x74.7 1000 965 24 195 * 4.73型 LPDCJ1D-36301W-R75
