三丰MITUTOYO 激光扫描千分尺测量单元通用

三丰MITUTOYO 激光扫描千分尺测量单元通用

主要特点每秒 3200 次扫描的超快速测量。由于使用了 16 面多角镜和高精度电机，因此可以进行高速测量。在高速线路和有振动的地方最有效。由于只需将待测物放置在测量台或夹具上即可进行测量，因此不受测量力的影响，可减少个体误差。通过优化光学系统和提高时钟脉冲的速度，可重复性、位置误差和线性精度得到了显着改善。此外，我们满足高精度的要求。随着检查设备的改进，可以呈现以前无法实现的窄范围精度，并且可以保

在线询价

主要特点

  • 每秒 3200 次扫描的超快速测量。由于使用了 16 面多角镜和高精度电机，因此可以进行高速测量。在高速线路和有振动的地方最有效。
  • 由于只需将待测物放置在测量台或夹具上即可进行测量，因此不受测量力的影响，可减少个体误差。
  • 通过优化光学系统和提高时钟脉冲的速度，可重复性、位置误差和线性精度得到了显着改善。此外，我们满足高精度的要求。
  • 随着检查设备的改进，可以呈现以前无法实现的窄范围精度，并且可以保证与原件进行比较和测量时的精度。
  • 在整个测量范围（0.3 至 30 mm）内保证线性度 ± 1.0 μm
  • 通过设置业界首创的窄范围精度 ± (0.6 + 0.1ΔD) μm，可以进行更高精度的测量。

规格

代码LSM-503SLSM-506SLSM-512SLSM-516S
代码编号
544-535
544-537
544-539
544-541
标准价格（不含税）
504,000日元
714,000日元
111万日元
187万日元
测量范围（毫米）
0.3-30
1-60
1-120
1-160
测量范围（测量区域1）（mm）
10 x 30 (0.3-30 毫米)
20 x 60 (1-60 毫米)
30 x 120 (1-120 毫米)
40 x 160（1 至 160 毫米）
最小显示量（范围）（µm）
0.02-100（可设置）
0.05-100（可设置）
0.1-100（可设置）
0.1-100（可设置）
激光扫描次数（次/秒）
3200
3200
3200
3200
激光波长（可见光）（nm）
650
650
650
650
激光扫描速度（米/秒）
226
452
904
1206
防护等级
IP64
IP64
IP64
IP64
线性 (20°C) 窄范围 (µm)
± (0.6 + 0.1ΔD)
± (1.5 + 0.5ΔD)
± (4.0 + 0.5ΔD)
± (4.0 + 2.0ΔD)
线性度 (20°C) 全范围 (µm)
± 1.0
± 3
± 6
± 7
重复性 (20°C) (µm)
± 0.11
± 0.36
± 0.85
± 1.4
位置误差 (µm)
± 1.5
± 4
± 8
± 8
工作环境温度范围（℃）
0-40
0-40
0-40
0-40
工作环境 湿度范围（非冷凝）（% RH）
35-85
35-85
35-85
35-85

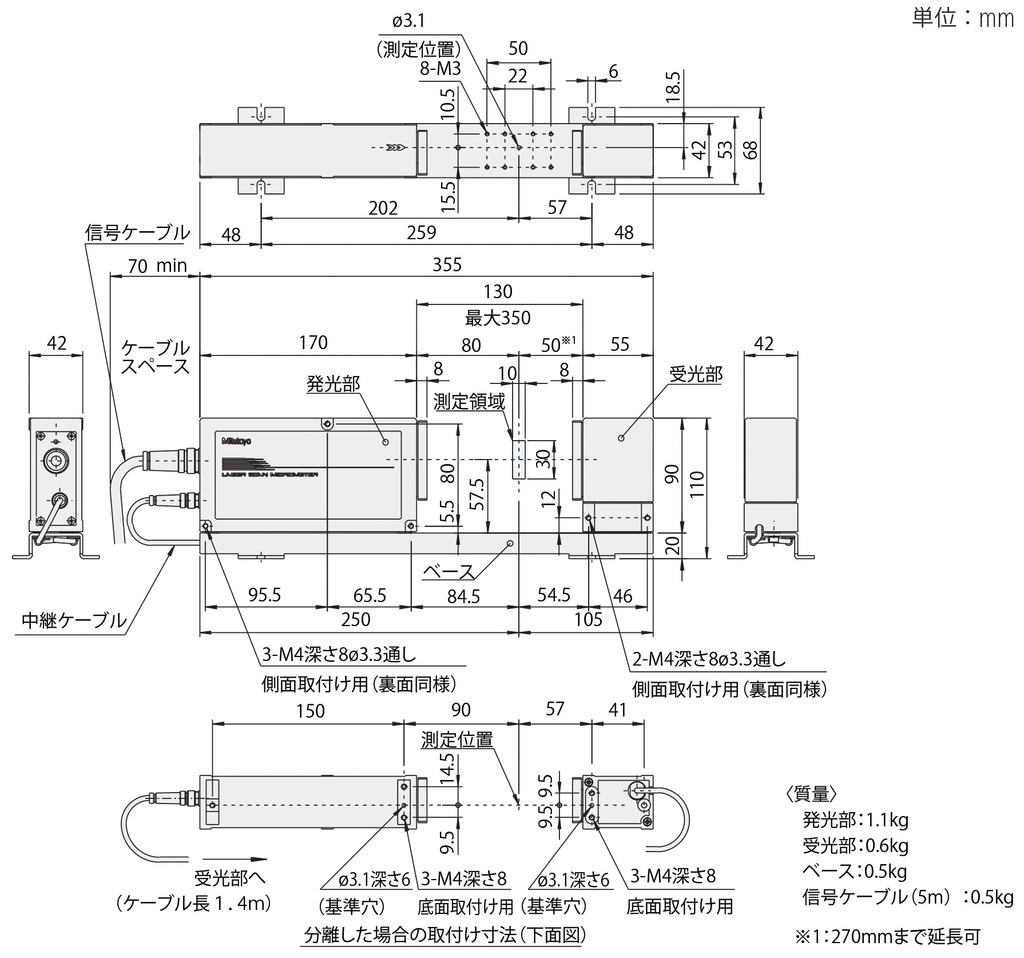

外形尺寸

/pim-assets/medias_converted/Highres/Mitutoyo/Media/ExternalDimensions/11_Sensor Systems/61_0_544-535_000000_d_1_2.jpg
