三丰MITUTOYO 激光扫描千分尺 测量单元 用于精细物体
主要特点每秒 3200 次扫描的超快速测量。由于使用了 16 面多角镜和高精度电机，因此可以进行高速测量。在高速线路和有振动的地方最有效。由于只需将待测物放置在测量台或夹具上即可进行测量，因此不受测量力的影响，可减少个体误差。通过优化光学系统和提高时钟脉冲的速度，可重复性、位置误差和线性精度得到了显着改善。此外，我们满足高精度的要求。最小直径 ø5 μm ~ 可测量外径在整个测量范围（5 μm 至
主要特点
每秒 3200 次扫描的超快速测量。由于使用了 16 面多角镜和高精度电机，因此可以进行高速测量。在高速线路和有振动的地方最有效。
由于只需将待测物放置在测量台或夹具上即可进行测量，因此不受测量力的影响，可减少个体误差。
通过优化光学系统和提高时钟脉冲的速度，可重复性、位置误差和线性精度得到了显着改善。此外，我们满足高精度的要求。
最小直径 ø5 μm ~ 可测量外径
在整个测量范围（5 μm 至 2 mm）内具有 ± 0.3 μm 线性度的超高精度
规格
代码 LSM-500S LSM-501S 代码编号
544-531
544-533
标准价格（不含税）
525,000日元
493,500日元
测量范围（毫米）
0.005 ~ 2
0.05-10
测量范围（测量区域1）（mm）
1 x 2（0.005 至 2 毫米）
2 x 10（0.05 至 0.1 毫米）、4 x 10（0.1 至 10 毫米）
最小显示量（范围）（µm）
0.01～10（可设定）
0.01～10（可设定）
激光扫描次数（次/秒）
3200
3200
激光波长（可见光）（nm）
650
650
激光扫描速度（米/秒）
76 76
113
防护等级
IP64
IP64
线性度 (20°C) 全范围 (µm)
± 0.3
± 0.5
重复性 (20°C) (µm)
± 0.03
± 0.04
位置误差 (µm)
± 0.4
± 0.5
工作环境温度范围（℃）
0-40
0-40
工作环境 湿度范围（非冷凝）（% RH）
35-85
35-85
线性 (20°C) 窄范围 (µm)
± (0.3 + 0.1ΔD)

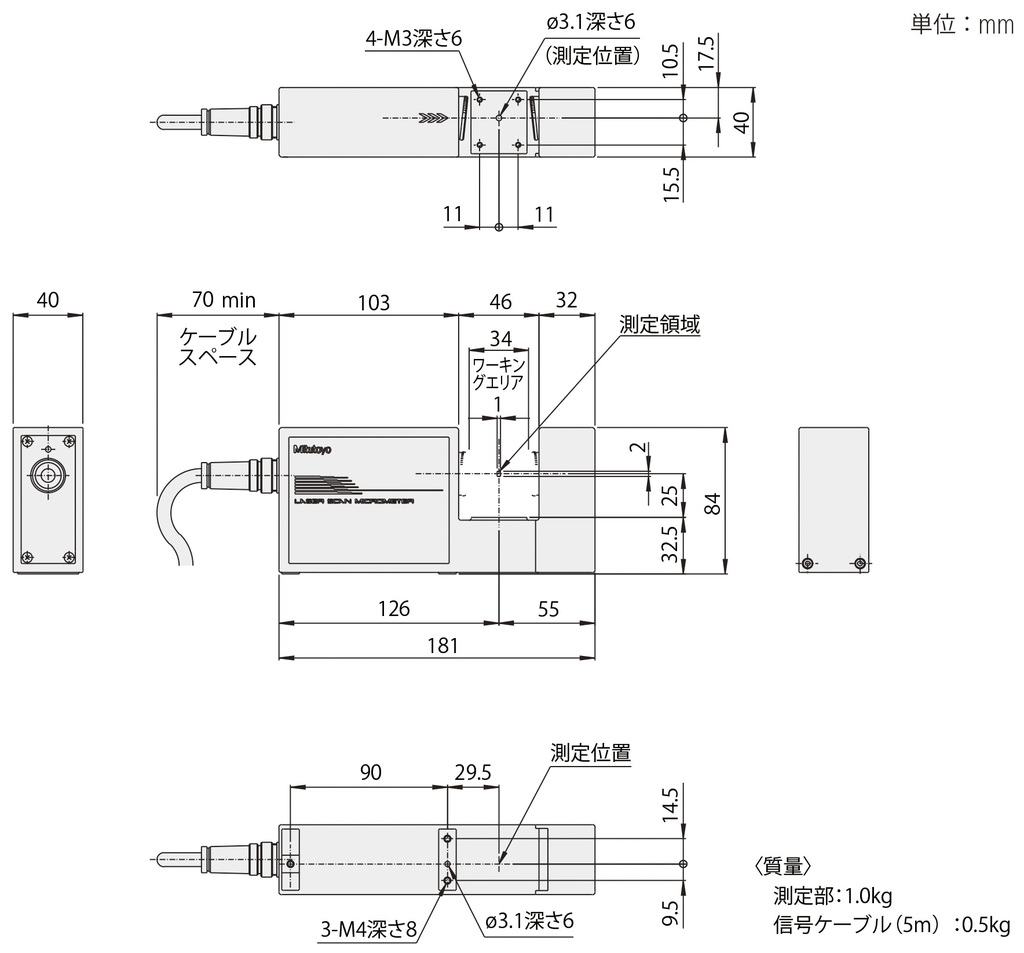

外形尺寸
