三丰MITUTOYO 激光扫描测微计 测量单元 显示单元组/一体型
主要特点由于只需将待测物放置在测量台或夹具上即可进行测量，因此不受测量力的影响，可减少个体误差。通过优化光学系统和提高时钟脉冲的速度，可重复性、位置误差和线性精度得到了显着改善。此外，我们满足高精度的要求。集成，功能丰富，相当于多功能显示器（I/O模拟接口不可用）校准规（选项）是一套 2 ø1mm 和 ø60mm规格代码LSM-9506LSM-6902H代码编号544-114544-497-1标准
主要特点
由于只需将待测物放置在测量台或夹具上即可进行测量，因此不受测量力的影响，可减少个体误差。
通过优化光学系统和提高时钟脉冲的速度，可重复性、位置误差和线性精度得到了显着改善。此外，我们满足高精度的要求。
集成，功能丰富，相当于多功能显示器（I/O模拟接口不可用）
校准规（选项）是一套 2 ø1mm 和 ø60mm
规格
代码 LSM-9506 LSM-6902H 代码编号
544-114
544-497-1
标准价格（不含税）
1,030,000日元
1,030,000日元
测量范围（毫米）
0.5-60
0.1-25
测量区域 1 (mm)
10 x 60 (0.5-60 毫米)
± 1.5 x 25
最小显示量（范围）（µm）
0.05-100（可设置）
0.01～10（可设定）
激光扫描次数（次/秒）
1600
3200
激光波长（可见光）（nm）
650
650
激光扫描速度（米/秒）
226
226
测量类型
待机、单次测量、连续测量
待机、单次测量、连续测量
线性度 (20°C) 全范围 (µm)
± 2.5
0.5
重复性 (20°C) (µm)
± 0.6
位置误差（光轴方向）（μm）
± 2.5
位置误差（扫描方向） (µm)
±（2.0+L/10），L：工件中心与光轴中心的偏差（mm）
录取决定
（目标值+公差），（下公差+上公差），（7类多级选择）
（目标值+公差），（下公差+上公差），（7类多级选择）
统计操作
最大值、最小值、平均值、范围、σ (SD)
最大值、最小值、平均值、范围、σ (SD)
展示
荧光显示16位+11位，引导LED
荧光显示16位+11位，引导LED
部分
1-7（透明 1-3）或 1-255 边
1-7（透明 1-3）或 1-255 边
平均法（移动平均）
移动平均 32 至 2048 次
移动平均 32 至 2048 次
平均法（简单平均）
简单平均1到2048次
简单平均2到2048次
工作环境温度范围（℃）
0-40
0-40
工作环境 湿度范围（非冷凝）（% RH）
35-85
35-85
电源
AC100-240V ± 10% 25W 50 / 60Hz
AC100 ~ 240V ± 10% 30W 50 / 60Hz
线性 (20°C) 中等范围 (µm)
± (0.3 + 0.1ΔD)
重复精度（整个范围） (µm)
± 0.045 (ø25mm)
重复精度（中等范围）（μm）
± 0.03
位置误差 (µm)
± 0.5
输入输出
RS-232C，I/O/模拟
可选 I/O
数显码输出单元（2CH）、21st/O/模拟I/F、BCD I/F
显示尺寸（毫米）
335（宽）×134（高）×360（深）

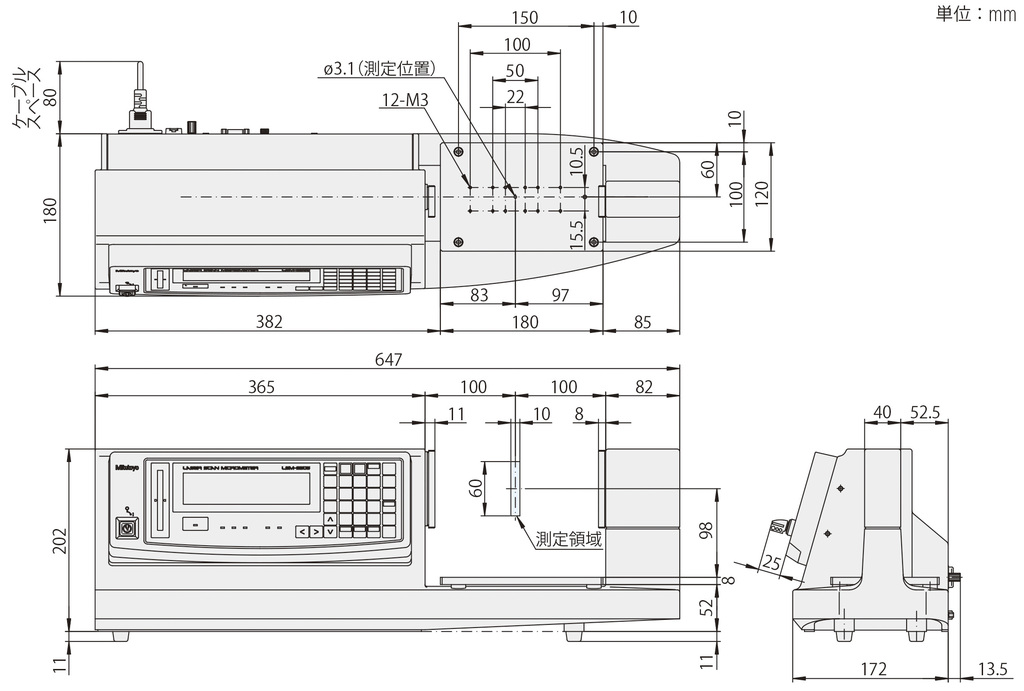

外形尺寸
