三丰MITUTOYO 高精度数显测长机 Lightmatic

三丰MITUTOYO 高精度数显测长机 Lightmatic

主要特点测量力为0.01N，非常适合测量易变形工件和高精度零件。对于测量结果难以稳定在 0.01N 的工件，我们推荐 0.15N 和 1N 类型（均为工厂选项）。测针由电机驱动，接触工件时停止。之后，可以用恒定的测量力测量最大值、最小值和跳动值。它具有高分辨率，最小显示量为 0.01 μm，测量范围为 50 mm。由于主轴使用了低膨胀材料，测量台使用了陶瓷，因此减少了因温度引起的变形。此外，维护简

在线询价

主要特点

测量力为0.01N，非常适合测量易变形工件和高精度零件。

对于测量结果难以稳定在 0.01N 的工件，我们推荐 0.15N 和 1N 类型（均为工厂选项）。

测针由电机驱动，接触工件时停止。之后，可以用恒定的测量力测量最大值、最小值和跳动值。

它具有高分辨率，最小显示量为 0.01 μm，测量范围为 50 mm。由于主轴使用了低膨胀材料，测量台使用了陶瓷，因此减少了因温度引起的变形。此外，维护简单，无需担心生锈。

规格

代码	VL-50-B	VL-50-15-B	VL-50-100-B	VL-50S-B	VL-50S-15-B	VL-50S-100-B
测量范围（毫米）	0 到 50	0 到 50	0 到 50	0 到 50	0 到 50	0 到 50
测量力 (N)	0.01	0.15	1	0.01	0.15	1
重复性 (20°C) (µm)	σ = 0.05	σ = 0.05	σ = 0.05	σ = 0.05	σ = 0.05	σ = 0.05
指令精度 (20°C) (µm)	(0.5 + L / 100) L = 任意测量长度 (mm)	(0.5 + L / 100) L = 任意测量长度 (mm)	(0.5 + L / 100) L = 任意测量长度 (mm)	(0.5 + L / 100) L = 任意测量长度 (mm)	(0.5 + L / 100) L = 任意测量长度 (mm)	(0.5 + L / 100) L = 任意测量长度 (mm)
长度测量单元	光学反射式线性编码器	光学反射式线性编码器	光学反射式线性编码器	光学反射式线性编码器	光学反射式线性编码器	光学反射式线性编码器
展示	字高14mm/8位（不含符号）	字高14mm/8位（不含符号）	字高14mm/8位（不含符号）	字高14mm/8位（不含符号）	字高14mm/8位（不含符号）	字高14mm/8位（不含符号）
行程 (mm)（使用标准测针时）	51.5	51.5	51.5	51.5	51.5	51.5
进给速度快进（mm/s）	8	8	8	8	8	8
测量进给速度时（mm/s）	大约 2 或 4 个（通过参数切换）	大约 2 或 4 个（通过参数切换）	大约 2 或 4 个（通过参数切换）	大约 2 或 4 个（通过参数切换）	大约 2 或 4 个（通过参数切换）	大约 2 或 4 个（通过参数切换）

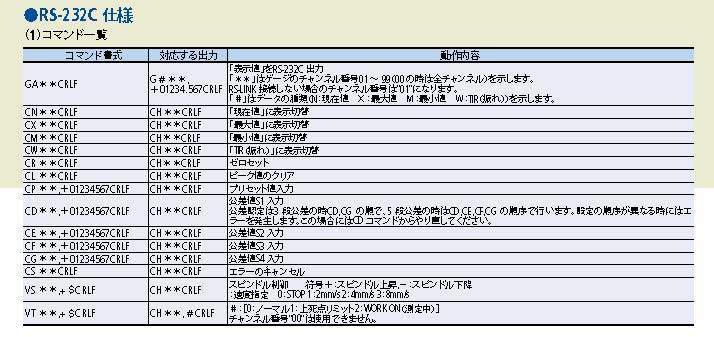

输出方式	数显输出，RS-232C输出	数显输出，RS-232C输出	数显输出，RS-232C输出	数显输出，RS-232C输出	数显输出，RS-232C输出	数显输出，RS-232C输出
输入法	○ 脚踏开关输入（使用可选脚踏开关时） ○ 外部电机控制	○ 脚踏开关输入（使用可选脚踏开关时） ○ 外部电机控制	○ 脚踏开关输入（使用可选脚踏开关时） ○ 外部电机控制	○ 脚踏开关输入（使用可选脚踏开关时） ○ 外部电机控制	○ 脚踏开关输入（使用可选脚踏开关时） ○ 外部电机控制	○ 脚踏开关输入（使用可选脚踏开关时） ○ 外部电机控制
表材质	由陶瓷制成	由陶瓷制成	由陶瓷制成
保证精度温度（℃）	20±1	20±1	20±1	20±1	20±1	20±1
工作台直径 (φ mm)	100	100	100
质量（公斤）	19 19	19 19	19 19	6	6	6
电源	AC85 至 264V（取决于 AC 适配器）	AC85 至 264V（取决于 AC 适配器）	AC85 至 264V（取决于 AC 适配器）	AC85 至 264V（取决于 AC 适配器）	AC85 至 264V（取决于 AC 适配器）	AC85 至 264V（取决于 AC 适配器）
最大功耗（W）	12	12	12	12	12	12
其他	最小显示量（μm）：0.01,0.1,1	最小显示量（μm）：0.01,0.1,1	最小显示量（μm）：0.01,0.1,1	最小显示量（μm）：0.01,0.1,1	最小显示量（μm）：0.01,0.1,1	最小显示量（μm）：0.01,0.1,1

标准配件

用于带硬质合金球的测针/通用千分表 (7.3 mm)

数量：1
编号：901312

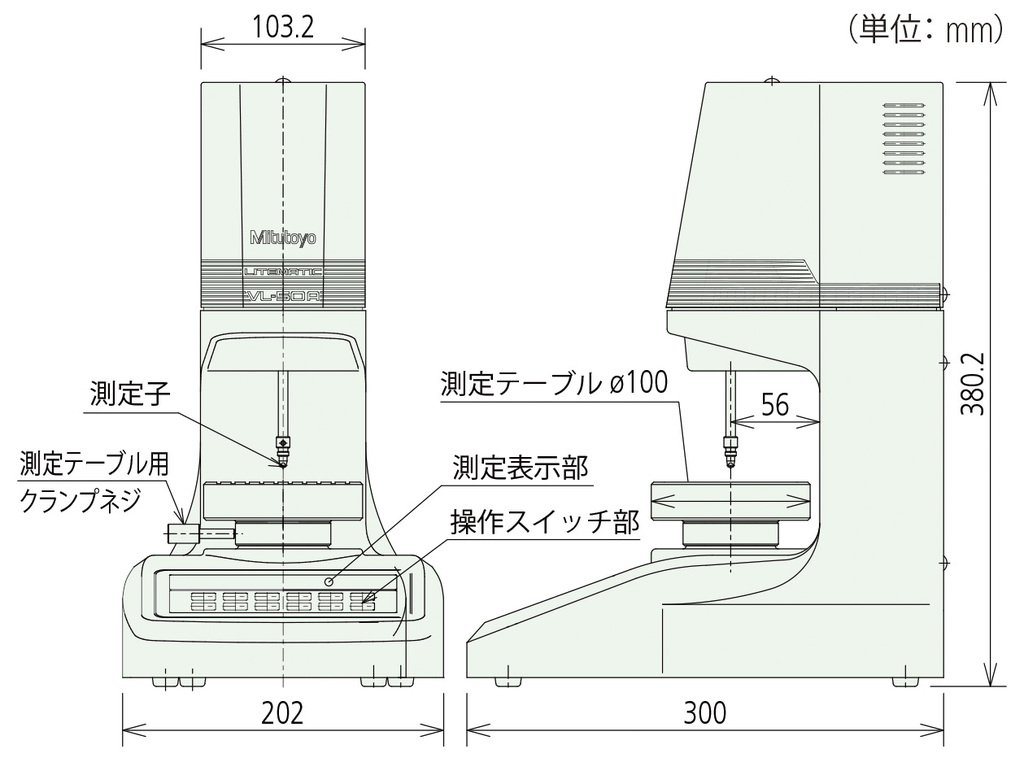

外形尺寸

/pim-assets/medias_converted/Highres/Mitutoyo/Media/ExternalDimensions/11_Sensor Systems/61_1_318-221_000000_d_1.jpg
